Sei in: QUADRI ELETTRICI POMPE ELETTROPOMPE SOMMERSE > Accessori elettrici

Prodotto: MD-PROT230- MODULO PROTEZIONE DA SBALZI DI TENSIONE 230VAC - Accessori elettrici

clicca per ingrandire l'immagine

categoria accessori elettrici per quadri elettrici quadro elettrico elettropompe elettrodomestici

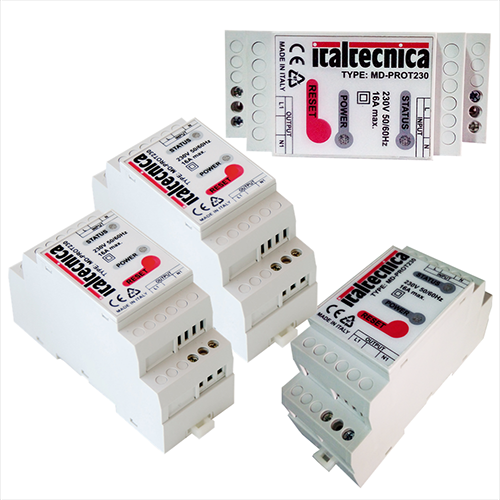

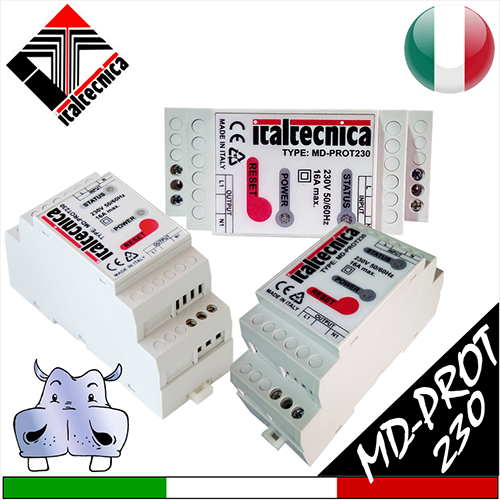

MODULO DI PROTEZIONE DA SBALZI DI TENSIONE MD-PROT230



Descrizione:

Il dispositivo MD-PROT230 è progettato per garantire protezione contro le sovratensioni e le basse tensioni che possono provocare danni alle apparecchiature, a volte accade che la rete elettrica sia instabile, con sbalzi di tensione che possono provocare gravi danni alle apparecchiature elettriche ed elettroniche; quali inverter, elettropompe, quadretti elettrici etc... Per ridurre al minimo il rischio di danneggiare le apparecchiature elettroniche si può installare il modulo MD-PROT230 a monte dell'utilizzatore che si vuole salvaguardare. Il modulo contiene un varistore e uno scaricatore a gas per la protezione contro le sovratensioni. Inoltre il modulo effettua un monitoraggio continuo dellla tensione in ingresso e disconnette il carico automaticamente se latensione non si trova nel range di tolleranza impostato, che può essere impostato dall'utente nei valori: ±10% - ±15% - ±20%, una volta che la tensione in ingresso rientra nel range di tolleranza il modulo MD-PROT230 attende 15 secondi prima di riconnettere automaticamente il carico.





Caratteristiche Tecniche:

Alimentazione: 230V 50/60Hz

Carico massimo: 16A (AC)

Temperatura ambiente: 0-40°C

Grado di protezione: IP20

Tolleranza impostabile: ±10% - ±15% - ±20%

faq infowarranty garanziabuy now acquista subitosign in registrazionepassword recuperalogin

pippohydro.com accessori per elettropompe presscontrol inverter accessories for electric pumpsraccordi zincati pippohydro.com galvanized fittingshttps://www.pippohydro.com/categoria-364-1-Raccordi_filettati_in_ottone_giallo.htmlhttps://www.pippohydro.com/categoria-371-1-Raccordi_a_compressione_Connecto_Plus.htmlpippohydro raccordi filettati in polietilene in plastica plastic polyethylene threaded fittings
informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata -



Varianti/modelli di questo prodotto disponibili a magazzino:

md prot230 protezione elettrica 220v 16A 50/60Hz

Descrizione

Carico max

(ampere)

Tensione
(Vac)

Dimensioni

MD-PROT230

modulo protezione sbalzi di tensione

16 230 90x35x56

3 gg

Sconto 30 %

€ 80,14 € 56,10



Prosegui con:





con pippohydro puoi proteggere i tuoi quadretti ed inverter  da sbalzi di tensione

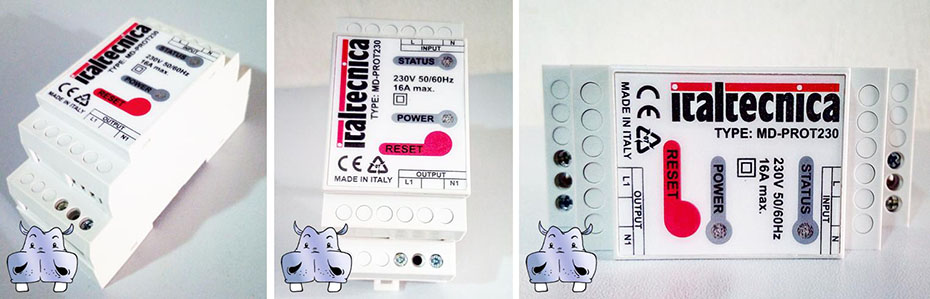

modulo din protezione da sovratensione sottotensione bassa tensione sbalzi di tensione automatico range tarabile

MD-PROT230 monitora continuamente la rete elettrica

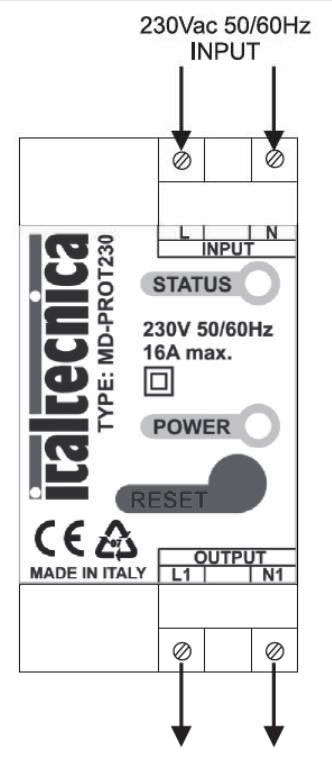

schema di montaggio mdulo DIN md-prot230 collegamenti elettrici









Installazione

Il modulo MD-PROT230 deve essere installato tra la linea di alimentazione e l'apparecchiatura da proteggere, montaggio su guida DIN all'interno di un quadretto elettrico ermeticamete chiuso





Regolazione della tolleranza di tensione

Mantenere premuto il pulsante di reset mentre si alimenta il modulo MD-PROT230; il led STATUS inizia a lampeggiare con tre livelli di frequenza crescente;

1)lampeggio lento: 230V ±10%

2)lampeggio medio: 230V ±15%

3)lampeggio veloce:230V ±20% (impostazione di fabbrica)

quindi rilasciare il tasto reset in corrispondenza del range che si vuole impostare.



Descrizione led e pulsanti

RESET: durante l'inizializzazione permette di selezionare la tolleranza di tensione;

           durante il funzionamento forza la connessione dell'output;



POWER: quando è acceso indica la presenza di rete in ingresso;



STATUS durante il normale funzionamento:

ON: tensione fuori dal range di tolleranza, output disconnesso;

OFF: tensione nel range di tolleranza, output connesso;

LAMPEGGIANTE: in attesa 15 secondi per riconnessione output.

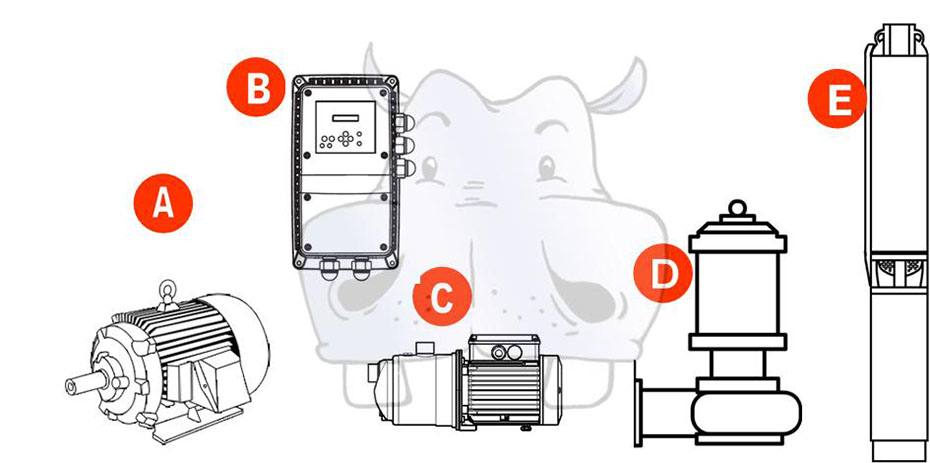

Campi di applicazione

Il modulo di protezione da sbalzi di tensione MD-PROT230 è applicabile a:

  • motori elettrici asincroni monofase(Figura A)
  • inverter(Figura B)
  • elettropompe di superficie(Figura C)
  • elettropompe per fognatura(Figura D)
  • elettropompe sommerse(Figura E)

​e tutte le apparecchiature elettriche ed elettroniche.







campi di applicazione per elettropompe sommerse  elettropompe per fognatura inverter  dispositivi elettronici protezione da sbalzi di tensione
