Sei in: QUADRI ELETTRICI POMPE ELETTROPOMPE SOMMERSE > Quadri Acque reflue V230M

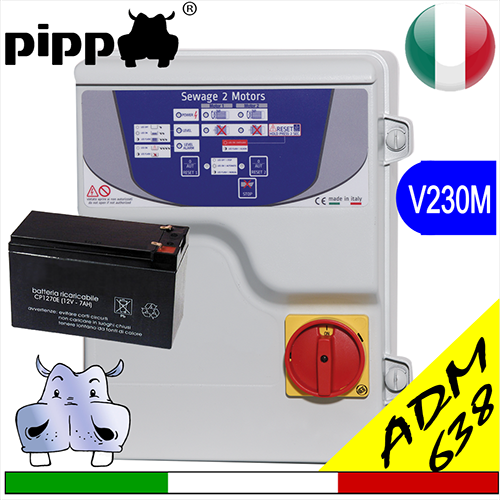

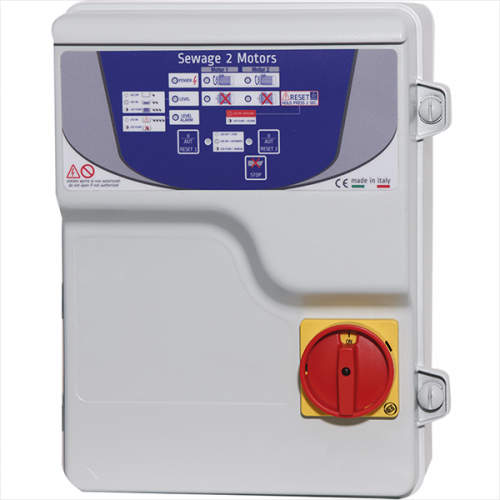

Prodotto: Pos.06 SEWAGE DUAL MOTOR BATTERY V230M SA638 - Quadri Acque reflue V230M

clicca per ingrandire l'immagine

AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA PER DUE ELETTROPOMPE (SA638)

Utilizzo

Sewage dual motor battery SA638 per pompe monofase, questo quadro gestisce start-stop in maniera automatica, di una stazione di pompaggio acque reflue; Il funzionamento dell'allarme grazie alla batteria tampone è garantito anche in assenza di alimentazione elettrica .

1) Galleggianti ''MIN'' e ''MAX'' gestiscono l'alternanza delle due elettropompe ad ogni avviamento
2) Se in condizioni di lavoro normale (punto 1) il livello del liquido sale, interviene il galleggiante ''ALARM'', dedicato all'attivazione dell'allarme prescelto.
3) Il livello continuerà a salire fino a quando interviene il galleggiante EMERGENZA che attiverà tutte e due le elettropompe in contemporanea oppure l'elettropompa funzionante presupponendo un guasto nella elettropompa gemellare.

Disponibile il quadro sewage 639 per pompe trifase.

Accessori:

Varianti/modelli di questo prodotto disponibili a magazzino:

Model	Volts	Power		Thermal protection (Ampere)	Running Condenser (Microfarad)	Dimensions
		kW	Hp			Dimensions
		kW	Hp			A	B	C
SEWAGE 638.00	1x230	2x(0,37:2,20)	2x(0,50:3,00)	2x(2:18)	2x(16:70) (Optional)	380	300	120	3 gg	Sconto 35 % € 306,00 € 198,90	Non disponibile

Abbina gli optional, li riceverai già cablati nel quadro

Prosegui con:

Abbina il corretto condensatore

condensatore di spunto

Come collegare l'elettropompa al quadro elettrico

1. Funzionamento con galleggianti speciali per fognature

ELETTROPOMPA CON CONDENSATORE ESTERNO ELETTROPOMPA CON CODENSATORE INTERNO

2. Funzionamento con sonde di livello

ELETTROPOMPA CON CONDENSATORE ESTERNO ELETTROPOMPA CON CODENSATORE INTERNO

AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA E GESTIONE AUTOMATICA DEL DOPPIO MOTORE PER ACQUE REFLUE CON BATTERIA TAMPONE

Caratteristiche generali:

Sezionatore generale con blocca porta
N° 2 pulsantii per il funzionamento automatico -0- manuale
Ritardo di 3s tra la partenza dei 2 motori
Trimmer di regolazione corrente massima per ogni motore
N° 4 Ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo1/massimo 2/emergenza)
N° 2 ingressi in bassissima tensione per contatto Klicson motori
Uscita allarme 12Vdc Max 5A
Uscita allarme Max 5A (contatto puro)
Batteria tampone con carica batteria
Led spia POWER (presenza rete)
N° 2 led spie MOTOR ON (marcia)
N° 2 led spie MOTOR PROTECTION (sovraccarico)
N° 2 led spie stato motori
Led spia FUNCTION (stato livello)
Led spia ALARM segnala:
- Led acceso livello emergenza
- Led lampeggiante anomalie galleggianti
Fusibile di protezione circuito ausiliario
Fusibile di protezione su ogni motore
Contattori (SA639.xx)
Protezione amperometrica su ogni motore
Predisposizione per montaggio condensatori
Contenitore esterno in materiale termoplastico
Grado di protezione IP 55
Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento e gestione 2 Sommerse per acque reflue
Funzionamento:
Singolo, Singolo alternato, In coppia (emergenza)

Alimentazione:
V230 monofase SA638
V400 trifase SA639

Cenni sugli impianti di sollevamento per fognature

Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
