Sei in: ACCESSORI PRESSCONTROL INVERTER RICAMBI EL. POMPE > Accessori per elettropompe e gruppi di pressione > Autoclavi polmoni accessori per impianto idrico

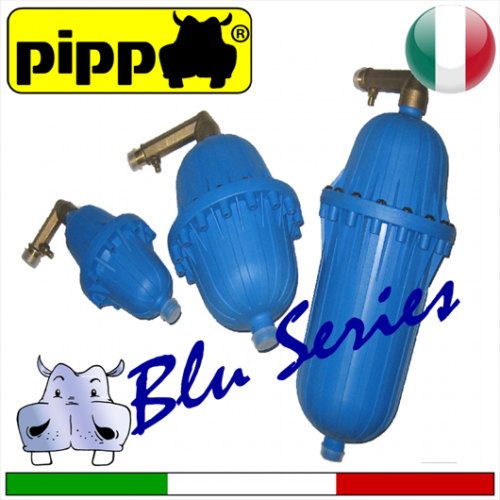

Prodotto: Pippo Alimentatore automatico aria - Autoclavi polmoni accessori per impianto idrico

clicca per ingrandire l'immagine

valvola sicurezza acqua - alimentatore aria senza membrana -accessori per autoclavi montaliquidi-accessori per autoclave zincatopolmone per autoclaveuniver pompe verticali

blue air - alimentatore aria per autoclavi zincate senza membrana

INSTALLAZIONE E FUNZIONAMENTO ''BLUE'' PER POMPE CENTRIFUGHE

Gli alimentatori automatici d’aria ''Blue series'' consentono di realizzare e mantenere costante il cuscinetto d’aria nelle autoclavi degli impianti di pressurizzazione aria alimentati da pompa centrifuga di superficie. Tutti gli apparecchi sono dotati di un venturi avente un’elevata capacità di aspirazione incorporato nel corpo dell’apparecchio stesso. Ne consegue una costruzione robusta e compatta. L’apparecchio deve essere installato in posizione verticale. Normalmente, in un nuovo impianto, il tempo di realizzazione del cuscinetto d’aria in autoclave è di circa 7 - 10 giorni.



Schema di collegamento tipico di un gruppo autoclave a cuscini d'aria rigido:

1) Valvola di sicurezza
2) Gruppo rubinetti + indicatore di livello
3) Valvola di chiusura
4) Alimentatore d'aria
5)Tubo flessibile di collegamento all'aspirazione della/delle elettropompe
6-7) Gruppo valvola (7) + manometro (6)
8) Gruppo di scarico autoclave



ti potrebbero interessare:

kit per installazione pompa fognature - kit pompa serbatoio da interro - swage waste water systems kit per installazione pompa fognature - kit pompa serbatoio da interro - swage waste water systems

elettropompe epr autoclave

prezzo raccorderie e prodotti per la guarnitura sigillanti professionali per impianti idricicanapa pettinata per filettature raccordi zincati indicata per ottone prezzo nasto indicato per la guarnitura di raccordi in pe  teflon professionale per guarnitura raccordi flangienastro teflon per guarnitura professionale silicon tape per avvitamento rraccorderie zincate ottone plastica

faq infowarranty garanziabuy now acquista subitosign in registrazionepassword recuperalogin

pippohydro.com accessori per elettropompe presscontrol inverter accessories for electric pumpsraccordi zincati pippohydro.com galvanized fittingshttps://www.pippohydro.com/categoria-364-1-Raccordi_filettati_in_ottone_giallo.htmlhttps://www.pippohydro.com/categoria-371-1-Raccordi_a_compressione_Connecto_Plus.htmlpippohydro raccordi filettati in polietilene in plastica plastic polyethylene threaded fittings
informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata -

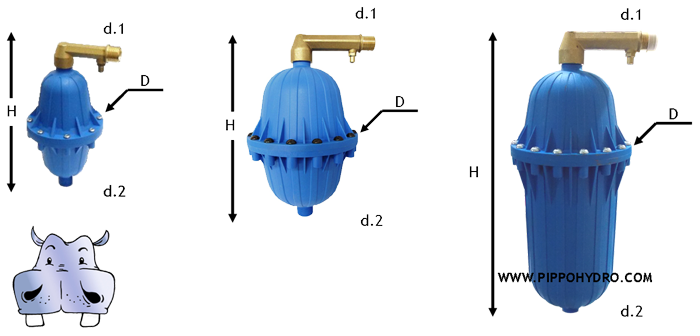

Varianti/modelli di questo prodotto disponibili a magazzino:

Modello

Codice

Autoclave
(lt)

Diametro
(D)

 Altezza
(H) 		All'autoclave
(d1) 		In aspirazione
(d2)

BLUE.0500

EM.100.500

 100:500 106 mm 220 mm 1/2'' 1/2''

3 gg

Sconto 25 %

€ 38,76 € 29,07

Aggiungi al carrello
Aggiungi al carrello

BLUE.2000

EM.750.2000

 750:2000 162 mm 277 mm 1/2'' 3/4''

3 gg

Sconto 25 %

€ 63,24 € 47,43

Aggiungi al carrello
Aggiungi al carrello

BLUE.4000

EM.3000.4000

 3000:4000 160 mm 410 mm 1/2'' 3/4''

3 gg

Sconto 25 %

€ 79,56 € 59,67

Aggiungi al carrello
Aggiungi al carrello

BLUE.VALV

---

 Valvolina di ricambio --- --- --- ---

3 gg

Sconto 25 %

€ 8,16 € 6,12

Aggiungi al carrello
Aggiungi al carrello



articolo precedente     articolo successivo













dimensionamento dei vasi ad espansione















Installare l'alimentatore  automatico d'aria





Gli alimentatori d'aria garantiscono il mantenimento del cuscino d'aria nell'autoclave

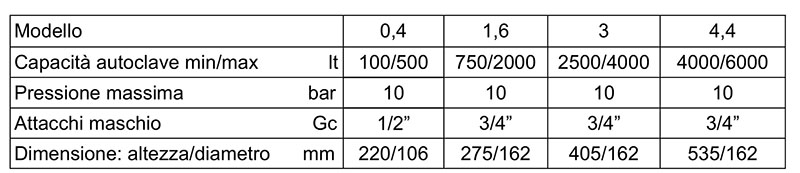

DATI TECNICI





INSTALLAZIONE

L'alimentatore deve essere installato in posizione verticale.

E' importante montare una valvola a sfera tra la parte superiore e l'autoclave ed una tra la parte inferiore dell'alimentatore e l'aspirazione della pompa.

La valvola di ritegno dell'impianto deve essere installata a monte del collegamento dell'alimentatore e l'aspirazione della pompa.

Non deve essere montata nessuna valvola di ritegno tra la pompa e l'autoclave.









FUNZIONAMENTO

il corretto funzionamento dell'alimentatore comporta un'aspirazione d'aria di circa 30 secondi ad ogni avviamento della pompa. Questa condizione ottimale si ottiene regolando la valvola a sfera posta sull'aspirazione della pompa.

qualora in un impianto la pompa sia alimentata da una tubazione in pressione, è necessario che la pressione nell'autoclave sia maggiore di circa 1,5 volte di quella della pompa affinchè l'alimentatore funzioni regolarmente.

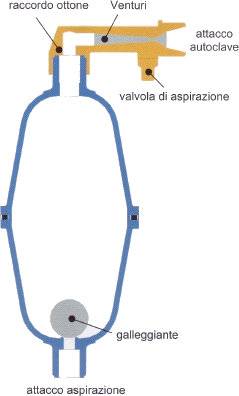

Ogni volta che la pompa si avvia, un flusso d'acqua dall'autoclave verso l'aspirazione della pompa attraversa l'alimentatore e quindi il venturi situato nel raccordo di ottone. In tal modo si crea, attraverso la valvola di aspirazione, un flusso di aria dall'esterno che progressivamente si sostituisce all'acqua contenuta nell'alimentatore.



































Durante il funzionamento della pompa, appena l'acqua defluisce e l'apparecchio si riempie di aria, il galleggiante scende fino a chiudere l'uscita evitando che l'aria si metta nell'aspirazione della pompa.



































Ogni volta che la pompa si arresta l'acqua riempie l'alimentatore sollevando il galleggiante mentre l'aria penetra nell'autoclave.

L'alimentatore è pronto ad eseguire il ciclo successivo.
