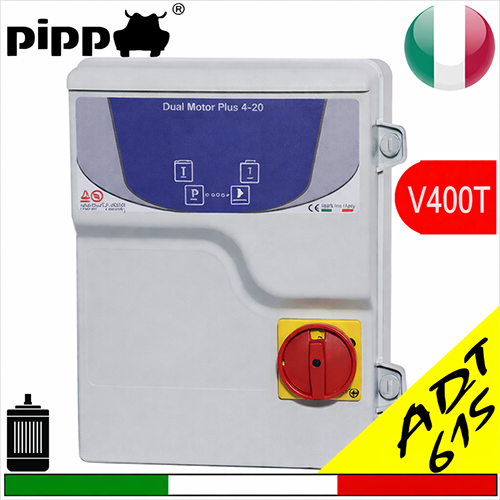

Prodotto: Quadro avviatore per elettropompa LEVEL V400T, protezione amperometrica SA615 trifase completo di centrale per sonde di livello - Quadri Acque chiare V400T
serie 615 advanced quadro elettronico trifase, protezione da marcia a secco tramite 3 sonde di livello alimentazione elettrica 380/410Vac funzione gestione start/stop pompa di superficie o sommersa protezione amperometrica, possibile inserimento optional cablati su quadro - hai bisogno + info?
Caratteristiche
Level per pompe trifase, questo quadro è usato prevalentemente per l'avviamento e lo spegnimento di elettropompe sommerse o elettropompe di superficie dove diventa necessario gestire lo stop-start in maniera del tutto automatica in funzione del livello dell'acqua del pozzo o della cisterna da cui si solleva l'acqua; ADM 615 rileva i livelli dell'acqua tramite sonde ed è predisposto per l'inserimento del condensatore nella misura richiesta dalla potenza del tipo di carico applicato;
- Sonda COM sempre immersa
- Sonda MAX livello massimo la pompa parte
- Sonda MIN livello minimo la pompa stacca
Disponibile anche la versione V230 monofase SA612
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Thermal protection |
Dimensions |
|
|
|
|||
|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
|||||||||
|
A |
B |
C |
||||||||
|
ADT 615.00 |
3x400 |
0,37:3,70 |
0,50:5,00 |
0,80:9,00 |
345 |
285 |
165 |
|
|
|
|
ADT 615.01 |
3x400 |
0,37:5,00 |
0,50:7,00 |
0,80:12,00 |
345 |
285 |
165 |
|
|
|
|
ADT 615.02 |
3x400 |
0,37:6,50 |
0,50:9,00 |
0,80:16,00 |
345 |
285 |
165 |
|
|
|
|
ADT 615.03 |
3x400 |
2,20:9,20 |
3,00:12,50 |
4,00:25,00 |
345 |
285 |
165 |
|
|
|
|
ADT 615.04 |
3x400 |
7,50/13,00 |
10,00/17,50 |
16,00:32,00 |
345 |
285 |
165 |
|
|
|
|
ADT 615.05 |
3x400 |
7,50/16,00 |
10,00/22,00 |
16,00:36,00 |
380 |
300 |
120 |
|
|
|
.png)
pippohydro sul sole 24 ore
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
applicazione da pozzo del quadro level trifase
la gestione del livello avviene tra la sonda 4 e la sonda 5
AVVIATORI DIRETTI CON PROTEZIONE TERMICA E CONTROLLO DI LIVELLO (SA605)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico -0- manuale
- Trimmer di regolazione sensibilità sonde da 0-100Kohm
- Ingresso in bassissima tensione per controllo di livello o interruttore a galleggiante (svuotamento o riempimento)
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
- Led spia POWER (presenza rete)
- Led spia MOTOR ON (marcia)
- Led spia MOTOR PROTECTION (sovraccarico)
- Led spia stato motore
- Led spia FUNCTION (pressostato o interruttore a galleggiante)
- Led spia ALARM (controllo di livello)
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motore
- Protezione termica ripristinabile internamente
- Contenitore esterno in materiale termoplastico
- Uscita con pressacavi
- Grado di protezione IP 50
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 1 Elettropompa esterna, 1 Sommersa -
Funzionamento:
Gestione start-stop + controllo di livello (sonde optional)
