Prodotto: XPOWER - Soccorritori antiallagamento POWER BOX XP2 1200 Watt effettivi - SOCCORRITORI EMERGENZA ANTIALLAGAMENTO



Generalità

Progettati per l'installazione in luoghi civili, commerciali, pubblici ed industriali dove sia necessario alimentare una o più elettropompe monofase in caso di mancanza di emergenza, ed evitare che il black out possa causare l'allagamento dei locali situati al di sotto della rete idrico-fognaria causando gravi danni a persone o cose.

Quando l'elettropompa, a causa di un blackout improvviso, non è più in grado di funzionare correttamente drenando l'acqua, si verificano allagamenti che possono rovinare o danneggiare seriamente impianti elettrici e di riscaldamento, pavimenti, arredamento, automobili elettrodomestici e beni di consumo. E' importante la prevenzione in loco, installando un gruppo soccorritore antiallagamento capace di assicurare il funzionamento dei sistemi di svuotamento acque, supplendo alla mancanza della rete elettrica principale. Interfaccia tra la rete elettrica ed il sistema di drenaggio, il gruppo antiallagamento consente anche di monitorare il corretto funzionamento del sistema e attiva dispositivi di allerta in caso di malfunzionamento o situazioni di emergenza.

Caratteristiche dei soccorritori antiallagamento powerbox:
• Controllo di funzionamento di una o due elettropompe
• Allarme troppo pieno integrato
• Allarmi sonori in loco
• Bypass automatico in caso di anomalia soccorritore
• Display lcd per facilitare le operazioni di monitoraggio
• Contatto pulito di allarme per segnalazione gruppo in emergenza o bypass attivato
• Possibilità di gestire due elettropompe in funzionamento alternato o a cascata
• Tempi di autonomia per ogni esigenza abbinando i box batteria aggiuntivi
• Predisposizione per allarme GSM

Non necessita di ulteriore quadro elettrico per la gestione delle elettropompe

Il soccorritore risponde alla normativa EN50272-2, senza necessità di progettazione di locali batterie separati.

Elettropompe abbinabili:
Per accertarsi della idoneità del soccorritore in abbinamento alla vostra elettropompa, pompa sommersa, o motore elettrico bisogna che si verifichino tutte e tre (3) le seguenti condizioni:

1) Potenza massima applicabile 2,30 kW (2x1,1Kw)- 3HP oppure (2x1,5Hp)
2) Corrente nominale da 17A
3) Spunto massimo 60A

Accessori complementari







Elettropompe sommerse per drenaggio

DIWA5-DIWA7-DIWA11
DIWA5GT-DIWA7GT-DIWA11GT

Elettropompe sommerse per fognatura

DOMO7-DOMO10-DOMO15
DOMO7VX-DOMO10VX-DOMO15VX
DOMO7GT-DOMO10GT-DOMO15GT
DOMO7VXGT-DOMO10VXGT-DOMO15VXGT

Elettropompe di superficie per acque chiare

SILEN-X65-SILEN-X120-SILEN-S
3HM-5HM-10HM-15HM-22HM

Elettropompe sommerse per acque chiare

1GLS-2GS-4GS-6GS-8GS-12GS-16GS
P4XS: SERIE A - B - D - E - F - H - L
E4XED: SERIE 25 - 30 - 35 - 40 - 50 - 60



le indicazioni di cui sopra riportano solo alcuni esempi di pompe abbinabili

ogni potenza di motore elettrico monofase esige il giusto condensatore

Su pippohydro solo prodotti di qualità, soccorritori antiallagamento

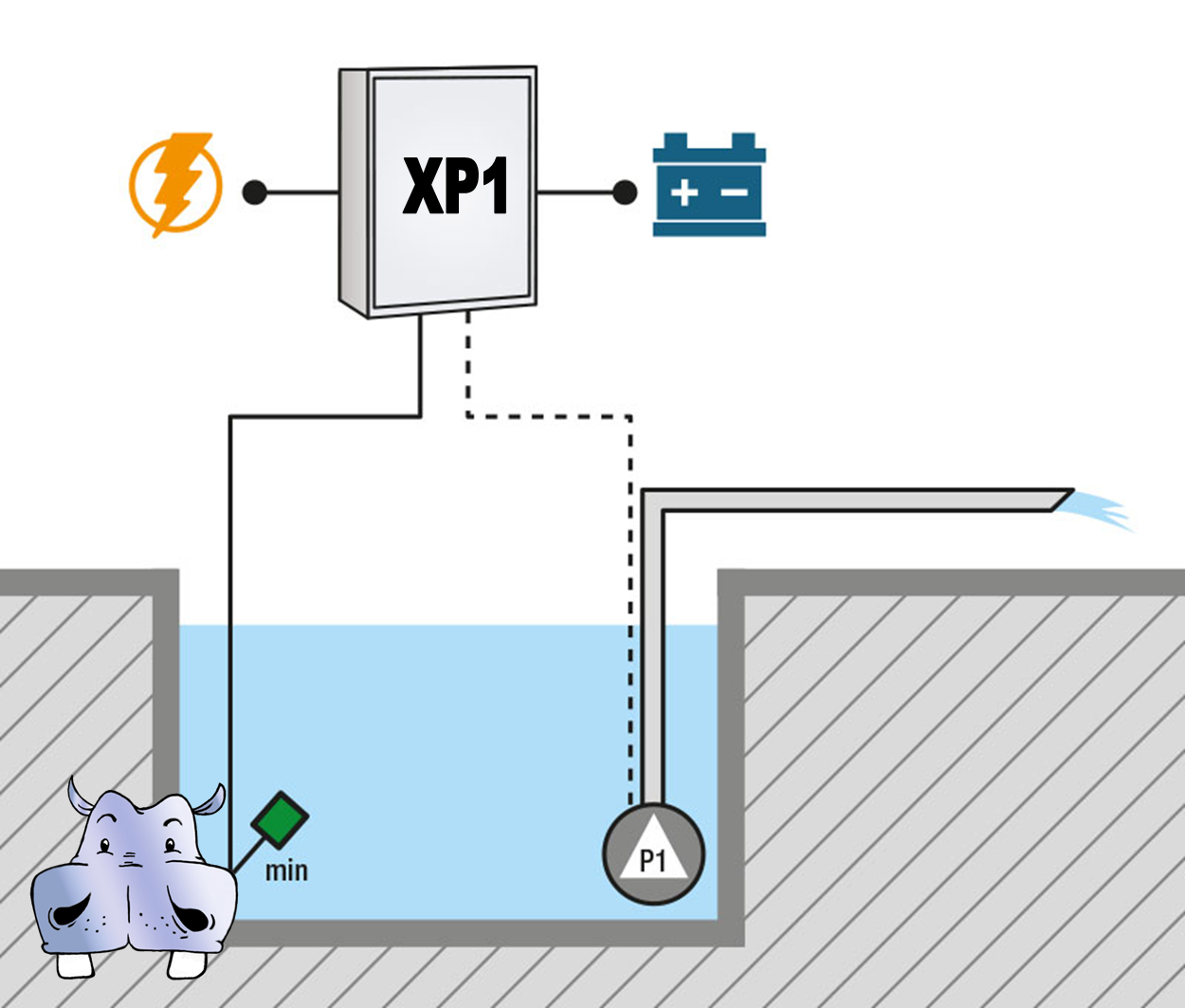

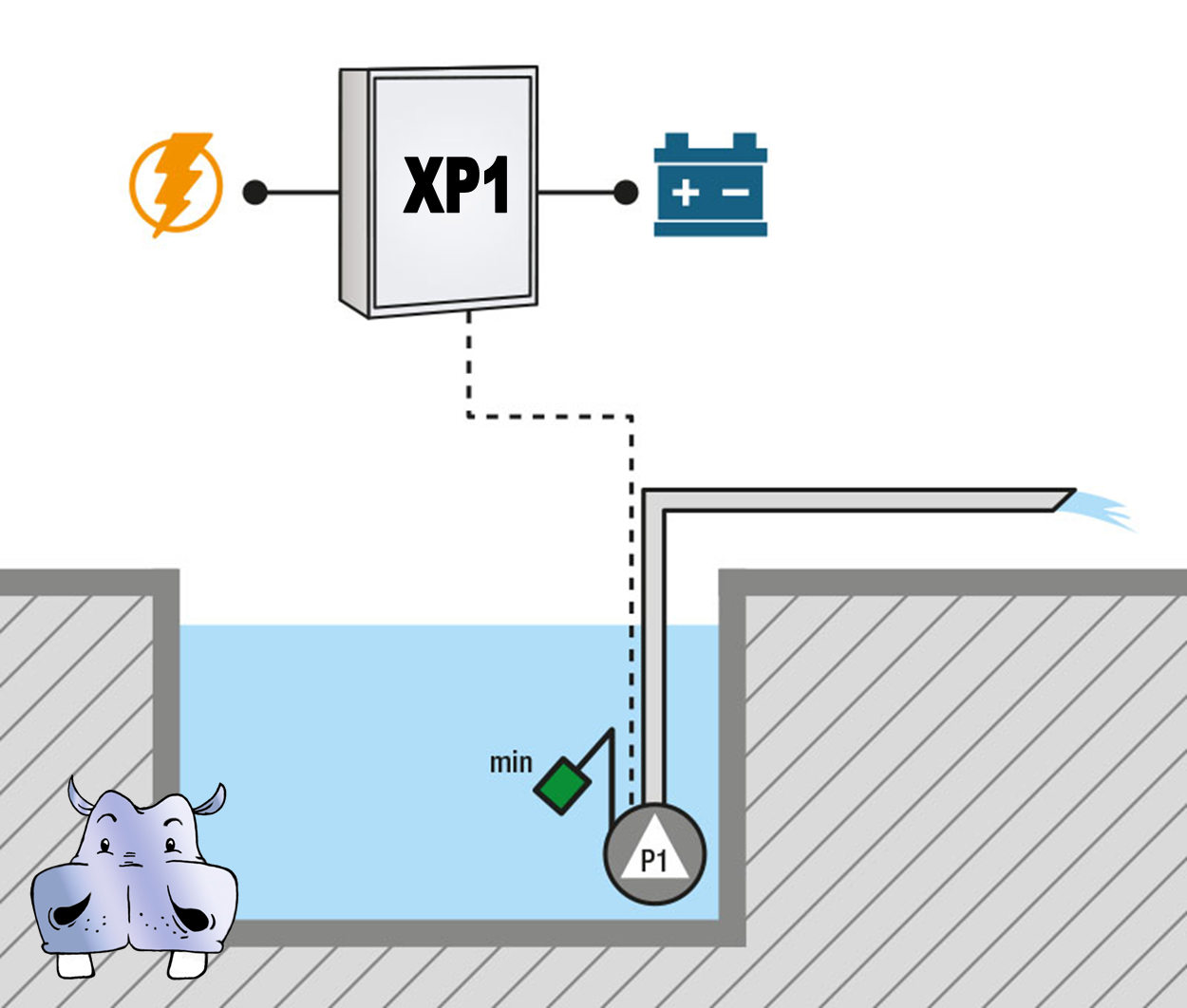

Gestione di una o due elettropompe, tramite galleggianti o sondine di livello

Soccorritori antiallagamento Made in Italy con batterie ad alta efficienza

---

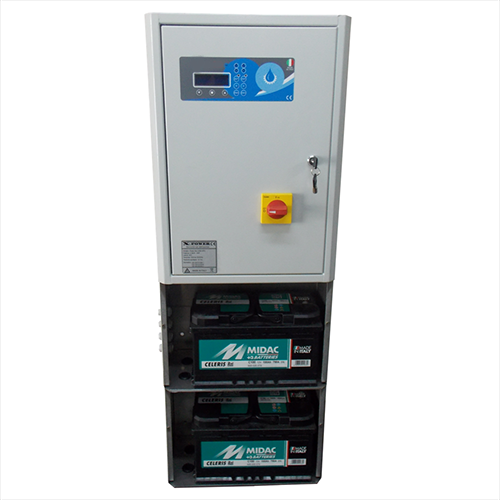

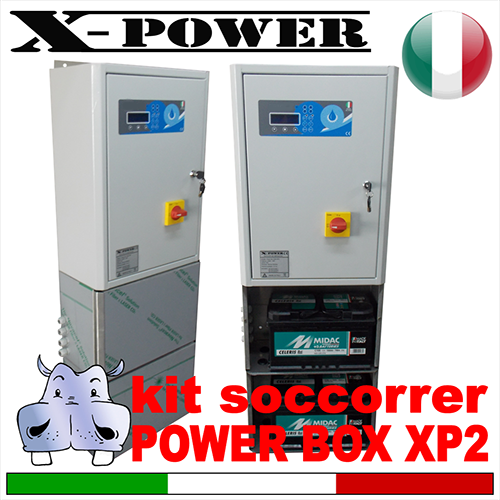

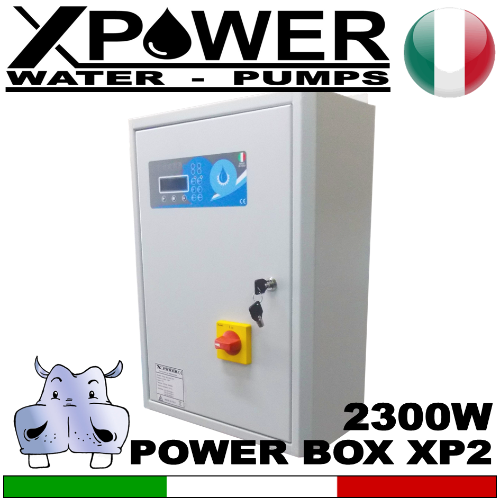

Kit Soccorritore POWER BOX XP2





KIT Soccorritore Antiallagamento per l’alimentazione di elettropompe sommergibili; Potenza max 1pompa x 2300W, oppure 2pompe x 1100W

Il Gruppo è progettato per tutte le applicazioni dove si debba garantire il funzionamento anche in caso di black-out della rete elettrica principale; Dispone di due uscite gestite da galleggianti preposte all’alimentazione in continuo delle elettropompe sommerse collegate (sia in presenza che in assenza di rete elettrica principale). Le uscite sono comandate da galleggianti esterni. Le elettropompe ad essa collegate sono sottoposte a controllo amperometrico di funzionamento con segnalazione acustica e contatto pulito di malfunzionamento elettropompa.

Il soccorritore è dotato di un elegante display LCD che funge da interfaccia per la programmazione, gestione e le segnalazioni.
Tutti gli elementi del Power Box XP2 (Gruppo e contenitori batterie) sono caratterizzati da un design elegante, essenziale e lineare, da soluzioni per la non visibilità dei cavi di collegamento necessari.
Il soccorritore risponde alla normativa EN50272-2, senza necessità di progettazione di locali batterie separati.

Potenza delle elettropompe abbinabili:

XP2 500= 1 pompa da 500W - 2 pompe da 250W
XP2 750= 1 pompa da 750W - 2 pompe da 370W
XP2 1500= 1 pompa da 1500W - 2 pompe da 750W
XP2 2300= 1 pompa da 2300W - 2 pompe da 1100W

Data la corrente elevata supportata allo spunto, questo Gruppo è consigliato per l’alimentazione di elettropompe monofasi con potenza allo spunto fino a 2,20kW.

I SISTEMI SOCCORRITORI ANTIALLAGAMENTO IN KIT COMPLETI DI BATTERIE SU PIPPOHYDRO SONO COMPLETAMENTE AUTOMATICI PERCHÈ TOTALMENTE GESTITI DA UN MICROPROCESSORE AD ELEVATE PRESTAZIONI IN GRADO DI CONTROLLARE:

• L'inserzione automatica delle batterie in mancanza di alimentazione elettrica.
• La verifica dello stato di carica delle batterie.
• La verifica dello stato delle batterie
• Le anomalie di funzionamento mediante segnali acustici e visivi.
• Il sistema amperometrico di protezione.
• Lo sgancio dell’alimentazione della presa di uscita per eccessivo assorbimento elettrico.
• II riarmo automatico della presa di uscita.
• Un contatto libero per segnale di allarme a distanza

Caratteristiche:

Potenza: da 550W (0,75Hp) a 2300W (3Hp)
Frequenza: 50÷60
Tensione in ingresso: 230,00±20% Vac
Tensione in uscita: 230,00 ±5% Vac
Frequenza (HZ): 50÷60
Corrente a regime (A): 17 - POWERBOX 2300 XP2
Corrente di spunto massima (A):60 - POWERBOX 2300 XP2

Autonomia con due batterie da 100Ah (minuti):

XP2 500=160min'
XP2 750=150min'
XP2 1500=120min'
XP2 2300=60min'

Forma d'onda: sinusoidale
Tecnologia:Line-interactive
Tempo di intervento (ms): 2 millisecondi
Efficenza: 97%

Protezioni in ingresso: fusibili batterie
Protezioni in uscita: sovraccarico - cortocircuito - inversione di polarità
Allarmi: gruppo in emergenza - batteria scarica - protezione termica - sovraccarico - cortocircuito - troppopieno vasca - anomalia elettropompe
Segnalazioni: Segnalazioni acustiche - su display LCD
Lettura parametri energia: multimetro digitale
Tensione ingresso batterie (Vdc): 12
Massima capacità batterie (Ah): 100
Tipo di batterie: Ermetiche al piombo esenti da manutenzione - tipo long life
Numero e dati batterie:  2 x 12 Vdc 100 Ah
Grado di protezione: IP20
Raffreddamento: a convenzione forzata
Temperatura di funzionamento: da 0°C a 40°C
Umidità: dal 5% al 95%
Connessioni ingresso: morsettiera
Connessioni uscita: morsettiera

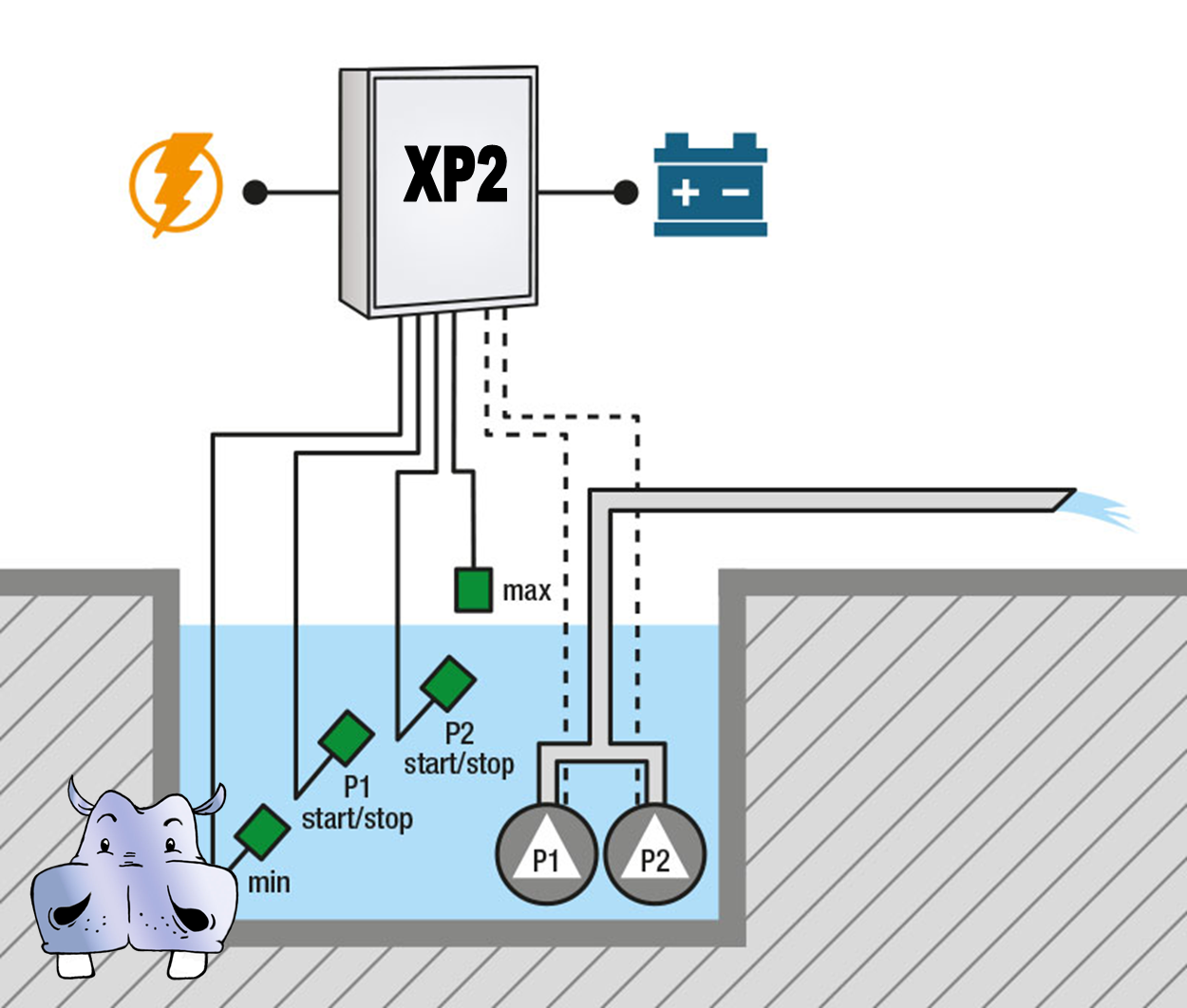

4 Ingressi galleggianti o sonde di livello:

2): Livello minimo - stop pompe
3): Livello start pompe (in alternanza)
4): Livello allarme

5): Livello massimo start pompe in contemporanea

Funzioni:

Auto-apprendimento dati elettropompe
Ritardo partenza pompe
Ritardo arresto pompe
Alternanza pompe
Tempo massimo di funzionamento continuo
Avviamenti per ore
Autoritenuta, rapido svutamento della vasca
Multitank, possibilità di utilizzo di due pompe in vasche separate
Protezione corrente min-max
Protezione da marcia a secco tramite cosfi

Installazione: a parete tramite gli appositi fori (staffe di fissaggio escluse)
Dimensioni (mm) XP2 500: larghezza 375 x altezza 495 x profondità 200 - 11Kg
Dimensioni (mm) XP2 750: larghezza 375 x altezza 495 x profondità 200 - 14Kg
Dimensioni (mm) XP2 1500: larghezza 375 x altezza 495 x profondità 200 - 17Kg
Dimensioni (mm) XP2 2300: larghezza 375 x altezza 495 x profondità 200 - 21Kg
Dimensioni box batteria (mm): larghezza 395 x altezza 285 x profondità 170
Normative: direttiva 2006/95 CE - 2004/108 CE - CEI EN 50272-2

Kit GSM Optional (Segnalazioni allarmi):

Assenza rete
Anomalia inverter
Anomalia batteria
Minimo livello
Massimo livello
Marcia a secco
