Quadro multiuso comando e protezione due elettropompe pompe sommerse BOOST V400T display interno
clicca per ingrandire l'immagine

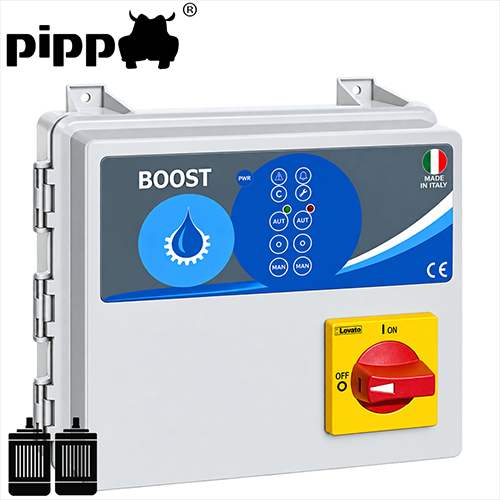

Quadro multiuso comando e protezione due elettropompe pompe sommerse BOOST V400T display interno 1

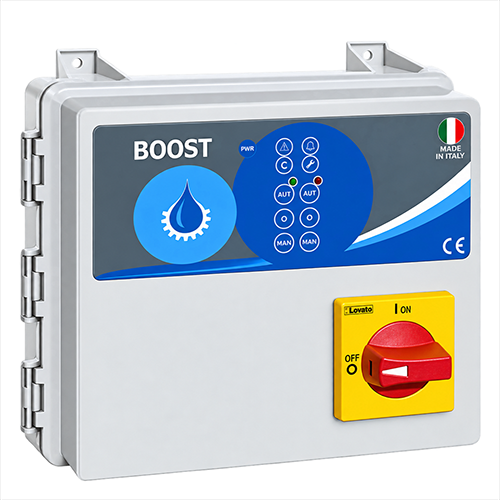

Quadro multiuso comando e protezione due elettropompe pompe sommerse BOOST V400T display interno 2
PDF Icon
Manuale

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

quadri elettrici per elettropompe quadri elettrici automazione pompe quadri elettrici impianti idriciautomazione elettropompe quadri elettrici per impianti di pompaggio quadri elettrici per smaltimento acque reflue quadri elettrici industriali per pompe quadri elettrici per irrigazionequadri elettrici per elettropompe industriali quadri elettrici automazione impianti idrici quadri elettrici per sistemi di sollevamento acqueQuadri elettrici di automazione per impianti idrici Quadri elettrici per sistemi di pompaggio e sollevamento acque Quadri elettrici per elettropompe industriali, agricole e civili✔ quadri elettrici per elettropompe ✔ quadri elettrici automazione impianti idrici ✔ quadri elettrici per sistemi di pompaggio ✔ quadri elettrici industriali per pompe

Serie BOOST avviatore diretto trifase 380/410Vac elettronico display interno utilizzato per aumento pressione idrica con due (2) pompa sommersa  (2) pompa di superficie  gestite da galleggianti per fognature sonde di livello pressostati hai bisogno + info?

UTILIZZO: Questo quadro gestisce  lo start-stop in maniera automatica, solitamente di due elettropompe di superficie, sommerse per fognature, sommerse per acque chiare.
FOGNATURE: Per la gestione di due pompe sollevamento fognature, azionato da 3 galleggianti SEWAGE ORANGE + quarto galleggiante per azionamento allarme.
ACQUE CHIARE: Per la gestione di due pompe, in abbinamento a 3 SONDE DI LIVELLO o GALLEGGIANTE
PRESSURIZZAZIONE ACQUA:Per la gestione di due pompe per aumento pressione idrica in abbinamento a PRESSOSTATO

Disponibile anche la versione BOOST V230 monofase

 quadro elettrico comando e protezione elettropompe sommerse monofase v220 hp 1,5 2 3

CAVO ELETTRICO FROR  CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE

Varianti/modelli di questo prodotto disponibili a magazzino:

Model

 Volts

Power

Thermal protection
(Ampere)


kW

Hp

BOOST V400 TRIFASE

 3x400

2x (0,55:7,50)

2x (0,75:10,00)

2x (2:15)

3 gg

Sconto 40 %
€ 359,00
€ 215,40



              pompa variante - modelli disponibili



quadri elettrici + venduti



Optional da abbinare al quadro

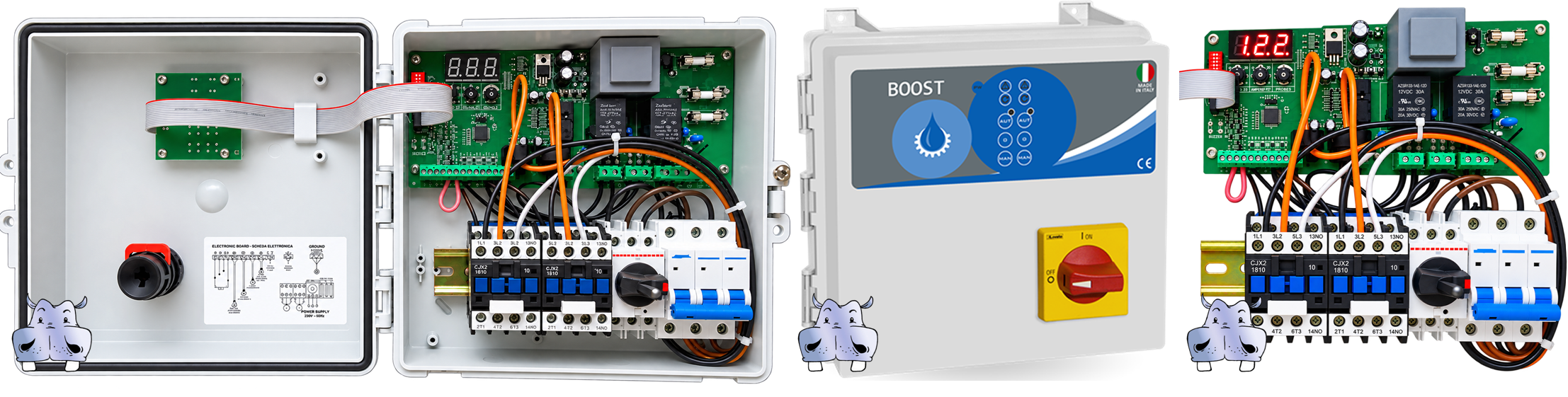

quadro elettrico per la gestione di due elettropompe fognatura pressurizzazione svuotamento funzionamento alternato o in contemporanea gestito da pressostati galleggianti sonde di livello



quadro elettrico per gruppo pompe aumento pressione

Abbina il corretto condensatore

condensatore di spunto

Come collegare la pompa monofase

collegamenti elettrici come collegare pompa condensatore quadro

Come collegare la pompa trifase

coleegamenti elettrici come collegare pompa trifase

Quadro multiuso per la pressurizzazione dell'impianto

schema impianto tipo pressurizzazione gruppo riempimento con pressostati

Impianto di sollevamento con galleggianti per acque reflue

schema impianto tipo per due pompe fognatura acque reflue drenaggio delle acque



Caratteristiche generali:

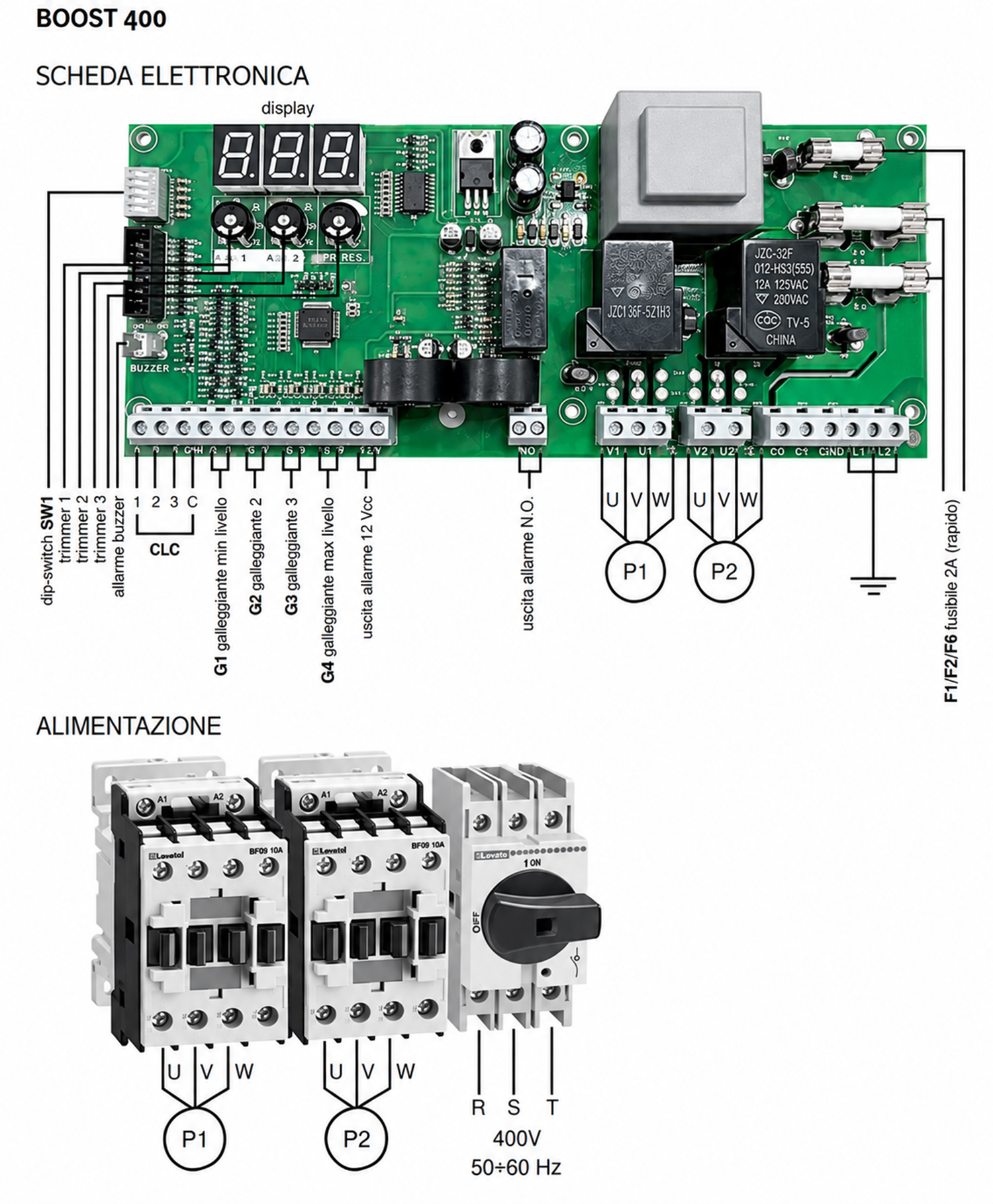

schema eletrtrico quadro pompe aumento pressione gestione di due elettropompe

Caratteristiche generali

Quadro elettrico per acque pulite e acque reflue
Settaggio protezione amperometrica con trimmer
Display interno per visualizzazione parametri
Funziona con galleggianti, pressostati e sonde
Ritardo avvio e spegnimento
Protezione min/max corrente con allarme
Allarme min/max livello
Alternanza motori
Autoritenuta

Alimentazione 2 motori 1~230V ±10% – 50/60Hz
Alimentazione 2 motori 3~400V ±10% – 50/60Hz
N.2 AUTO-0-MAN pulsanti avvio e arresto manuale/automatico
N.2 led verdi di segnalazione motori in funzione
Led blu di segnalazione presenza rete (ON)
Fusibili di protezioni circuiti ausiliari
Sezionatore generale con bloccoporta
Predisposizione per condensatore di avvio (versione monofase)
Box ABS con cerniere laterali e fissaggio esterno
Kit pressacavi antistrappo
Protezione IP65
Temperatura ambiente -5/+50 °C
Umidità relativa 50% a 40 °C (non condensata)

Ingressi & allarmi

N.1 ingresso sonde controllo di livello
N.4 ingressi galleggianti o pressostati

N.1 uscita buzzer 12Vcc
N.1 uscita 12V o contatto pulito NO


Uso prevalente:
Avviamento 2 elettropompe esterne, 2 Sommerse per acque reflue, acque chiare

Funzionamento:
Gestione start-stop

Alimentazione:
V230 monofase Boost 230V
V400 trifase  Boost 400V

pannello frontale quadro elettrico boost

scheda elettronica

Il quadro elettrico Boost 230, Boost 400 è dotato di display interno, per la visualizzazione dei parametri:

- Versione Firmware
- Corrente Assorbita Pompa1 - Pompa2 (pompe in funzione)
- Taratura corrente massima Pompa1 - Pompa2 (Protezione pompe)
- Regolazione sensibilità sonde di livello
- Selezione Programma di lavoro

Dimensioni:

dimensioni quadro boost 230 boost400 per due elettropompe

 Cenni sugli impianti di sollevamento per fognature
Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
