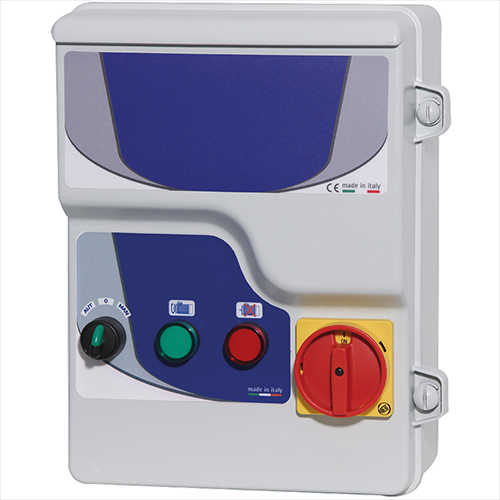

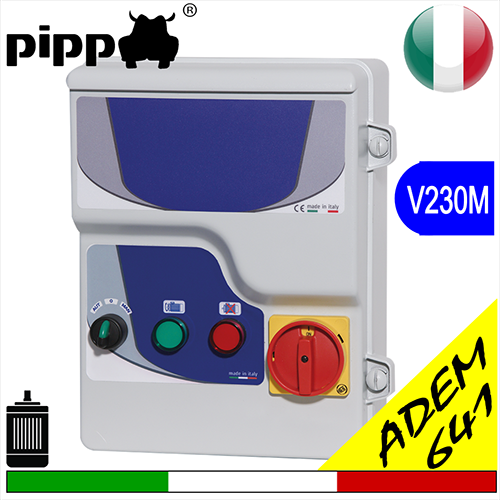

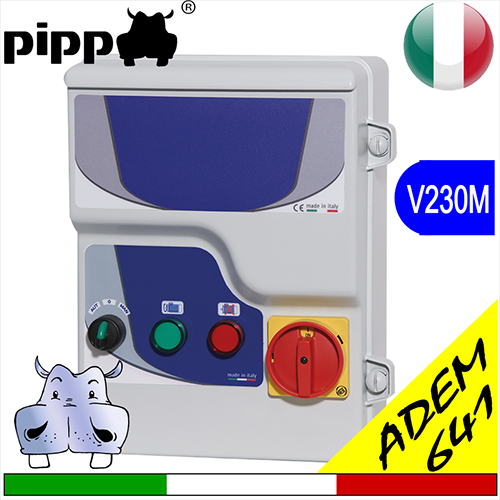

Prodotto: Quadro avviatore per elettropompa, DIRECT MOTOR V230M LEVEL - ADEM 641 monofase, completo di centrale per sonde di livello - Quadri Acque chiare V230M
Serie 641 avviatore diretto monofase, tipo elettromeccanico funzione di avviatore per pompa sommersa, protezione termica, protezione contro la marcia a secco tramite sonde livello o gallleggiante elettrico, funzione start/stop per una (1) pompa sommersa monofase 220/230Vac, possibile inserimento ulteriori optional cablati su quadro - hai bisogno + info?
Caratteristiche
Direct motor level per pompe monofase, questo quadro elettrico con alimentazione monofase, è usato prevalentemente per l'avviamento e lo spegnimento di elettropompe sommerse o elettropompe di superficie dove diventa necessario gestire lo stop-start in maniera del tutto automatica in funzione del livello dell'acqua del pozzo o della cisterna da cui si solleva l'acqua; SA641 è predisposto per l'inserimento del condensatore qualora richiesto dal tipo di carico applicato; Il funzionamento contro la marcia a secco, è gestito da tre sonde unipolari di livello;
- Sonda COM sempre immersa
- Sonda MAX livello massimo la pompa parte
- Sonda MIN livello minimo la pompa stacca
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Thermal protection |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DIRECTMOTOR PLUS LEVEL 641.00/01 |
1x230 |
0,37:0,55 |
0,50:0,75 |
4,5:6,3 |
300 |
220 |
120 |
|
|
||
|
DIRECTMOTOR PLUS LEVEL 641.02 |
1x230 |
0,75 |
1,00 |
5,5:8 |
300 |
220 |
120 |
|
|
||
|
DIRECTMOTOR PLUS LEVEL 641.03 |
1x230 |
1,10 |
1,50 |
9:12,5 |
300 |
220 |
120 |
|
|
||
|
DIRECTMOTOR PLUS LEVEL 641.04 |
1x230 |
1,50 |
2,00 |
11:16 |
300 |
220 |
120 |
|
|
||
|
DIRECTMOTOR PLUS LEVEL 641.05 |
1x230 |
2,20 |
3,00 |
14:20 |
300 |
220 |
120 |
|
|
||
.png)
pippohydro sul sole 24 ore
Abbina il corretto condensatore
Abbina gli optional, li riceverai già cablati nel quadro
AVVIATORI DIRETTI ELETTROMECCANICI CON PROTEZIONE TERMICA E CONTROLLO DI LIVELLO
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Selettore per il funzionamento automatico -0- manuale (quest’ultimo comando è a ritorno automatico)
- Ingresso in bassissima tensione per controllo di livello o interruttore a galleggiante
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
- Spia MOTOR ON (marcia)
- Spia MOTOR PROTECTION (sovraccarico)
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione motore
- Contattore
- Relè termico ripristinabile internamente
- Centralino gestione sonde di livello
- Predisposizione per collegamento condensatore
- Contenitore esterno in materiale termoplastico
- Uscita con pressacavi
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 1 Elettropompa esterna, 1 Sommersa -
Funzionamento:
Gestione start-stop + centralina controllo di livello (sonde optional)
