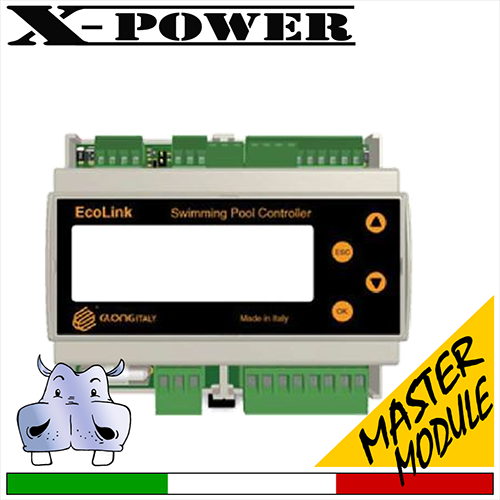

Prodotto: X-power centralina domotica automazione per piscine con acqua dolce o salata X-power Master module - Elettropompe Piscina e nuoto controcorrente X-power
|
Installazione |
Comunicazione |
IN-OUT |
Dimensioni |
|
|
|
---|---|---|---|---|---|---|---|

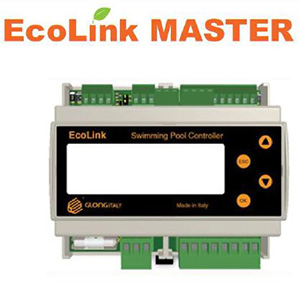

ECOLINK MASTER |
6 moduli |
RS485 | 4 IN - 4OUT | 12x10x8 |
Sconto 45 % |
|
I valori indicati in tabella, riferiti alla grandezza della vasca che la pompa riesce a servire, sono puramente indicativi, di seguito ecco cosa dice la normativa sul dimensionamento della pompa per ogni impianto:
- Piscina privata con profondità media maggiore di 120cm (utilizzata da massimo 4 famiglie)
tempo di ricircolo massimo consentito 6 ore
- Piscina condominiale con profondità media maggiore di 120cm (utilizzata da più di 4 famiglie)
tempo di ricircolo massimo consentito 4 ore
- Piscina uso collettivo (alberghi, agriturismi, campeggi) con profondità media maggiore di 120cm
tempo di ricircolo massimo consentito 3 ore
per tutte le casistiche consultare il link dimensionamento impianto di filtrazione per piscine
dividi la capacità della vasca per 6, per 4 o per 3, il risultato è la portata oraria della pompa
Scheda:
Caratteristiche Tecniche:
Livello: 3 free voltage, open-collector output
Flusso: free voltage, hall sensor, capacitive sensor
Temperatura: PT100 2/3 cavi
Elettrovalvola: 24Vcc 3,5W
Relè: 4 relè 250Vac/5A 30Vcc/3A (NO)
Comunicazione: RS 485 - Modbus RTU
Alimentazione: Range 85-265 Vac - 2W
Ingombro: Din 6 Moduli
Installazione: Barra a guida DIN 43880 standard EN60715
Peso: 260 gr
Dimensioni: 12x10x8 cm

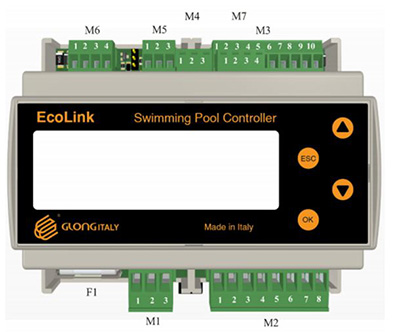

Installazione e collegamenti elettrici
F1: Fusibile di protezione 5x20 250Vac/1.6AT
M1: ingresso alimentazione 1) Fase, 2) Terra, 3) Neutro (85 - 265Vac 50/60Hz)
M2: N°4 Uscite relè 250V - 5A, 30Vdc - 3A, con contatto pulito NO (normalmente aperto)
Contatti 1-2: Relè 1, comando ON/OFF Elettropompa di filtrazione
Contatti 3-4: Relè 2, comando ON/OFF illuminazione
Contatti 5-6: Relè 3, attivato dall'impostazione del timer A
Contatti 7-8: Relè 4, attivato dall'impostazione del timer B
I relè 3 e 4 possono essere utilizzati per la gestione temporizzata di: pompe dosatrici, pompe idromassaggio, generatori di cloro, lampade UV, etc...
M3: Ingressi sensori (contatto pulito), uscita elettrovalvola 24Vdc 3,5W
Gli ingressi sono preimpostati come segue:
Contatti 10-9: Livello minimo (vasca di compenso)
Contatti 8-7: Livello massimo (vasca di compenso)
Contatti 6-5: Livello di blocco (protezione, marcia a secco pompa ricircolo)
Contatti 4-3: Comando fari
Contatti 2-1: Uscita elettrovalvola 24Vdc - 3,5W
M4: Ingresso sonda di temperatura di Tipo PT100 a 2 o 3 fili, se questa funzione è abilitata il modulo controlla filtrazione e riscaldamento.
Contatto 1: Segnale 1
Contatto 2: Segnale 2
Contatto 3: Segnale 3
Collegamenti elettrici sonda di temperatura:
Per i sensori di temperatura a due fili: cortocircuitare i pin 1 e 2 e collegare il sensore ai pin 2 e 3
Per i sensori di temperatura a tre fili: collegare i due comuni (normalmente di colore rosso), ai pin 1 e 2, il terzo (normalmente bianco) al pin 3
M5: Ingresso sensore di flusso, viene utilizzato per rilevare la presenza o l'assenza del flusso dell'acqua nelle tubazioni.
I sensori possono essere di tipo "contatto pulito" oppure di tipo capacitivo (alimentazione 5Vcc)
Contatto 1: Vout +5 Vcc
Contatto 2: GND
Contatto 3: Segnale
Collegamenti elettrici sensore di flusso:
I sensori di tipo Contatto libero vengono utilizzati i contatti 1e 3
M6: Bus di comunicazione RS485 Modbus RTU, per la connessione di dispositivi slave: Hydro, Pro, Relay, Ma.
I pin 1e 2 forniscono l'alimentazione ai dispositivi slave.
Contatto 1: Vout 24Vcc
Contatto 2: GND
Contatto 3: Rx/Tx +
Contatto 4: Rx/Tx -

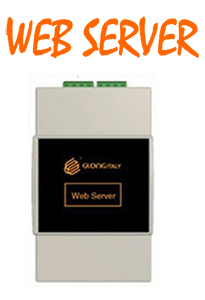

M7: Bus di comunicazione Modulo Web server, consente di gestire l'impianto da remoto (tramite internet).
I pin 1e 2 forniscono l'alimentazione al modulo Web server.
Contatto 1: Vout 24Vcc
Contatto 2: GND
Contatto 3: Rx/Tx +
Contatto 4: Rx/Tx -
Nel display è possibile visualizzare tutti i parametri della piscina

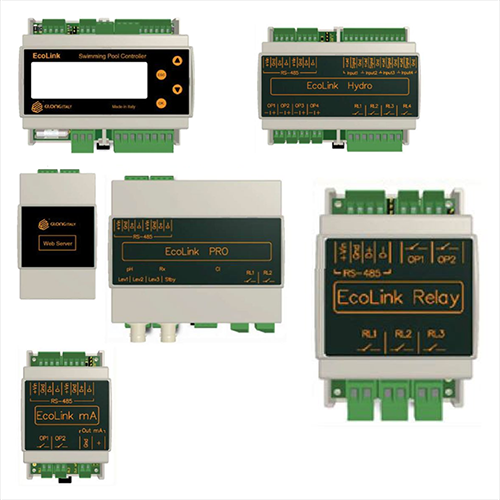

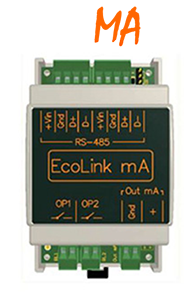

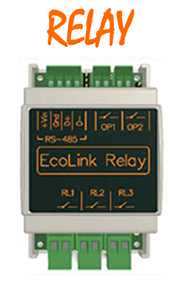

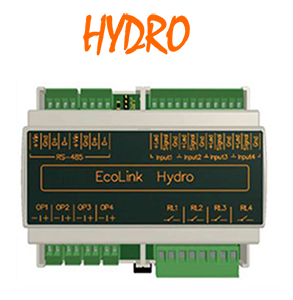

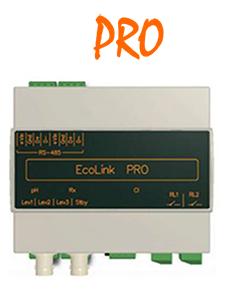

ECO-LINK è un sistema di gestione automatica di piscine, spa, giochi d'acqua, etc... modulare open-source, il modulo master è il cuore dell'automazione delle piscine e gestisce tutti i componenti del locale tecnico, espandibile tramite i moduli: Web server, Hydro, Pro, Relay, mA.

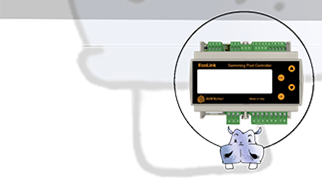

clicca sulla componentistica dell'illustrazione

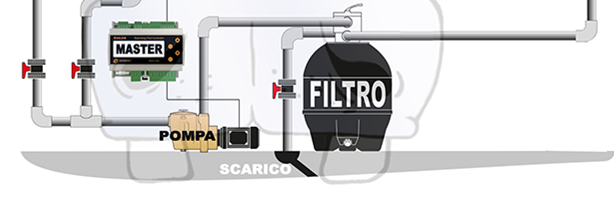

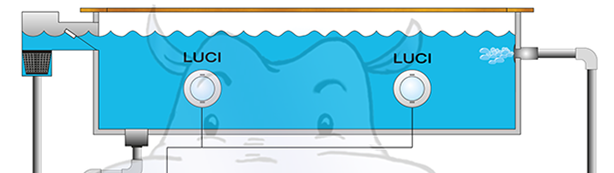

Componenti di base per la gestione automatizzata della piscina

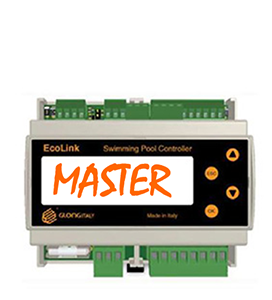

Il modulo Ecolink Master permette la gestione automatica della piscina, gestisce l'elettropompa di ricircolo dell'acqua, l'accenzione e lo spegnimento delle luci ed eventuali componenti elettromeccanici che fanno parte del locale tecnico, il filtro a sabbia ha una valvola manuale e non può essere automatizzata.
Variante gestione automatizzata della piscina con vasca di compenso
Ecolink master gestisce in modo automatico il livello dell'acqua della vasca di compenso, il galleggiante elettrico collegato al modulo segnala quando aprire l'elettrovalvola e quando chiuderla, all'apertura dell'elettrovalvola il presscontrol fa partire l'elettropompa e si ferma alla chiusura della stessa in modo automatico.
Impianto completo gestione automatizzata della piscina con idromassaggio
Ecolink master gestisce in modo automatico il livello dell'acqua della vasca di compenso, il galleggiante elettrico collegato al modulo segnala quando aprire l'elettrovalvola e quando chiuderla, all'apertura dell'elettrovalvola il presscontrol fa partire l'elettropompa e si ferma alla chiusura della stessa in modo automatico.
