Prodotto: Pos.04 DRY CONTROL V400T SA607 - Quadri Acque chiare V400T

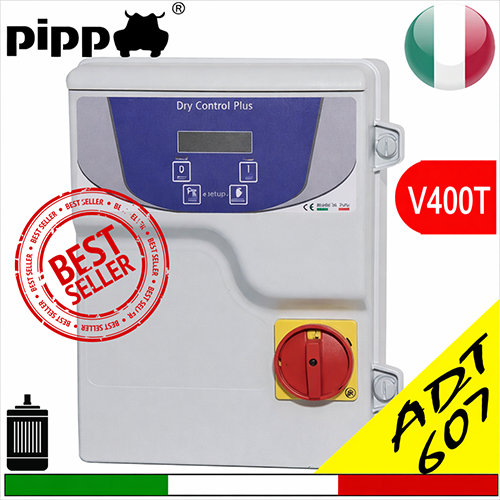

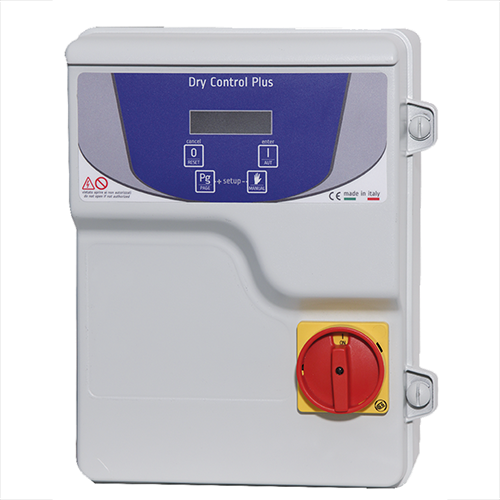

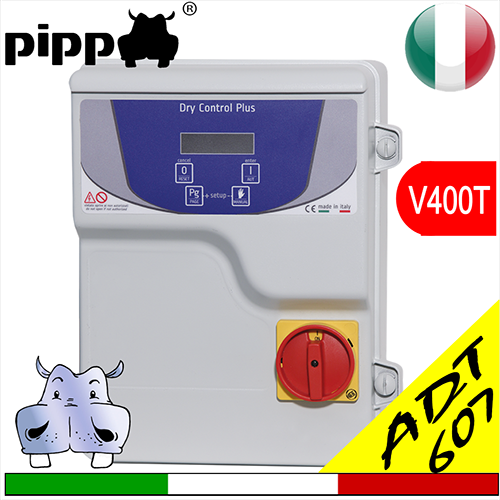

Pos.04 DRY CONTROL V400T SA607
clicca per ingrandire l'immagine
Pos.04 DRY CONTROL V400T SA607 1
Pos.04 DRY CONTROL V400T SA607 2
Pos.04 DRY CONTROL V400T SA607 3
PDF Icon
Manuale

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

quadro elettromeccanico pompa trifase amperometro analogico voltmetro analogico contattore trifase relè termico salvamotore interruttore magnetotermico pulsanti marcia / arresto spie di segnalazione carpenteria in lamieraquadro elettrico trifase controllo motore trifase monitoraggio tensione trifase monitoraggio corrente trifase avviamento diretto elettropompa quadro di potenza trifase strumenti analogici quadro elettrico quadro comando elettropompa trifase quadro elettrico con amperometro quadro elettrico con voltmetro quadro in lamiera metallica_trifase_quadro elettrico trifase quadro elettrico per elettropompa quadro comando pompa trifase quadro di potenza trifase quadro di controllo motore trifase quadro avviamento motore elettricoavviamento diretto DOL avviamento stella-triangolo soft starter per elettropompa inverter per pompa trifase controllo velocità motore avviatore elettronicoprotezione motore trifase relè termico relè salvamotore protezione sovraccarico protezione cortocircuito protezione mancanza fase protezione inversione fase protezione sovratensionetop_avviatore_diretto_monofase_domotica_acqua_comando_controllo_automatico_quadro_elettrico_start_stop_protezione_motore_disgiuntoretermico_automazione_ circuito_microcontrollore_sensori_ direct_starter_home_automation_control_Einphasig contattore relè termico salvamotore relè protezione marcia a secco interruttore magnetotermico pulsanti marcia / arresto spie di stato morsettiera di collegamentoHausautomation Automatische Steuerung Schalttafel Start Stopp Motorschutz Thermoschalter Automatisierung quadro automatico pompa quadro manuale/automatico controllo livello serbatoio galleggiante elettrico pressostato trifase sensore di livello PLC per elettropompa logica di controllo pompaquadro elettropompa sommersa trifase quadro pompa centrifuga quadro pompa sommergibile quadro pompe antincendio quadro per sollevamento acque quadro per impianti idrici quadro per impianti industrialicontattore trifase interruttore magnetotermico interruttore generale fusibili industriali morsettiere trasformatore ausiliario spie luminose pulsanti marcia/arrestoquadro elettrico CE quadro conforme IEC / EN grado di protezione IP55 / IP65 carpenteria metallica quadro in acciaio verniciato quadro in ABS cablaggio industrialeSchaltungssensorenschemi_Arrancador directo monofásico, control de domótica, control automático, cuadro eléctrico, arranque, parada, protección del motor, interruptor térmico, microcontrolador de automatización, sensores de circuitoInfo_help_assistenza_control_démarreur_direct_monophasé_domotique_contrôle_commande_automatique_panneau_électrique_démarrage_arrêt_protection_moteur_disjoncteur_thermique_automation_microcontrôleur_circuit_capteurs_direct_starter_single_phase_home_automation_control_automatic_control_electric_panel_start_stop_motor_protection_thermal_circuit_breaker_automation_microcontroller_circuit_sensors

Drycontrol 607 advanced quadro elettronico trifase, protezione da marcia a secco senza utilizzo di sonde, alimentazione elettrica 380/410Vac funzione gestione start/stop pompa di superficie o sommersa  protezione amperometrica, display multi parametro, possibile inserimento ulteriori optional cablati su quadro, abbinamento: pompe sommerse

Caratteristiche

Drycontrol per pompe trifase è un quadro elettrico innovativo, concepito per la gestione automatica dello stop-start delle sommerse, Drycontrol garantisce lo sfruttamento intelligente della falda acquifera, autoprogrammandosi a tempo, grazie al sistema di autoapprendimento memorizza i parametri di funzionamento dell' elettropompa (Tensione, corrente, sfasamento, mancanza e sequenza fasi) proteggendola efficacemente.

Logica di funzionamento: tramite processo si autoapprendimento, il quadro elettrico individua il punto di massimo accumulo di acqua all'interno del pozzo, il processo di autoapprendimento viene eseguito in automatico e senza supervisione da parte dell'operatore, il quadro elettrico dopo essere andato in STOP per mancanza acqua, effettua delle ripartenze con tempi sempre più dilazionati tra loro, quindi memorizzato il tempo massimo di riempimento del pozzo, si autoprogramma per la ripartenza della pompa con tempi di pausa sempre più intervallati tra loro, questo accorgimento consente di far lavorare il motore nel modo meno intermittente possibile. Allungandone la vita e migliorando l'affidabilità del sistema.

Disponibile anche la versione V230monofase SA604

accessori per pompe elettricche-accessori quari elettrici dab lowara grundfosricambi per dual motor

Una vera rivoluzione nel controllo marcia a secco delle sommerse in quanto non necessita di sonde per il rilevamento della presenza dell'acqua.

 CAVO ELETTRICO FROR  CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna

Varianti/modelli di questo prodotto disponibili a magazzino:

Model

 Volts

Power

Amperometric protection (Ampere)

 Dimensions

kW

Hp

A

B

C

DRY CONTROL 607.00

 3x400

0,37:3,7

0,50:5

0,8:8

190

240

90

3 gg

Sconto 30 %
€ 244,80
€ 171,36

DRY CONTROL 607.01

 3x400

0,37:5

0,5:7

0,8:11

190

240

90

3 gg

Sconto 30 %
€ 255,00
€ 178,50

DRY CONTROL 607.02 XP60702

 3x400

0,37:7,5

0,5:10

0,8:16

220

300

120

3 gg

Sconto 20 %
€ 405,30
€ 324,24

DRYCONTROL 607.03

 3x400

2,2:9,2

3:12,5

4:25

220

300

120

3 gg

Sconto 30 %
€ 346,40
€ 242,48

DRYCONTROL 607.04

 3x400

7,5:13,5

10:18

16:32

300

380

180

3 gg

Sconto 30 %
€ 391,68
€ 274,18

DRYCONTROL 607.05

 3x400

7,5:16

10:22

16:36

300

380

180

3 gg

Sconto 30 %
€ 516,12
€ 361,28

DRYCONTROL 607.06

 3x400

7,5:25

10:18

16:45

300

380

180

5 gg

Sconto 30 %
€ 618,12
€ 432,68

quadro elettrico              pompa variante - modelli disponibili



quadri elettrici + venduti - clicca !!

Abbina gli optional, li riceverai già cablati nel quadro




su pippohydro solo prodotti di qualità, quadri elettrici per acque chiare pippo

607

collegare pompa motore quadro elettrico pippohydro

collegamenti trifase motore pompa quadro elettrico sa607 drycontrol



AVVIATORI CON PROTEZIONE AMPEROMETRICA E CONTROLLO DELLA MARCIA A SECCO (SA607)

Caratteristiche generali:

  • Sezionatore generale con blocca porta
  • Pulsante per il funzionamento automatico
  • Pulsante per il funzionamento manuale
  • Timer attesa presenza rete regolabile (0-30 min.)
  • Protezione amperometrica regolabile dal SETUP
  • Ritardo protezione amperometrica regolabile dal SETUP (2-8s)
  • Ingresso in bassissima tensione per pressostato o interruttore a galleggiante

Display a cristalli liquidi per la visualizzazione di:

  • Voltmetro
  • Amperometro
  • Cos. Φ motore
  • Protezione amperometrica per sovraccarico motore
  • Mancanza e sequenza fasi
  • Tutti i messaggi relativi al funzionamento del motore

  • Multilingua: Italiano, Inglese e Francese

Autoapprendimento dei seguenti parametri:

  • Corrente motore (protezione amperometrica per sovraccarico motore)
  • Cos. Φ motore (protezione marcia a secco)
  • Gestione automatica dell’attesa riempimento
  • “ATTESA RIEMPIMENTO” (AUT. /0-250min. regolabile)
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motore
  • Contattore
  • Protezione amperometrica
  • Protezione mancanza e sequenza fasi
  • Contenitore esterno in materiale termoplastico
  • Uscita con pressacavi
  • Grado di protezione IP 55
  • Temperatura d’impiego -5/+40°C

  • Uso prevalente:
    Avviamento 1 Sommersa

  • Funzionamento:
    Gestione start-stop + controllo di livello a variazione di Cosφ; regolazione semplificata dal display

  • Alimentazione:
    V230 monofase SA604
    V400 trifase SA607





Descrizione schematica e componenti impianto di sollevamento acqua da pozzo, protezione da marcia a secco, riempimento serbatoio automatico

quadro pompe prezzi applicazioniquadro elettrico pompa sommersa trifase quadro pompa sommersa lowara schemi quadri elettrici per pompe sommerse schema elettrico quadro comando pompa sommersa schema quadro elettrico per pompa sommersa quadro avviamento pompe schema quadro elettrico per pompa sommersa trifasesostituzione galleggiante pompa sommersa funzionamento galleggiante pompa sommersa regolare galleggiante pompa sommersa collegamento galleggiante pompa sommersa galleggianti per pompe acque nere problema galleggiante pompa sommersa galleggiante elettrico funzionamento galleggiante elettrico per serbatoio acqua
prezzi impianti completi per pozzi artesiano consegna a domiciliosubmersible deep well pumpsraccordi per pompe sommerse
accessoriprezzi pompe sommerse per pozzicoperchio per pozzi
tubazioni per pozzicorda per montaggio pompe sommerse all interno di pozzi
cavo elettrico per pomparaccorderie plasson
legatura per il montaggio della pompa sommersa-omologazione per immersione cavoraccordo inox per pompa sommersa
pompa sommerse e impianti completi per il sollevamento e la movimentazione dell acqua di pozzo

immagini cliccabili



aprire l'acqua nel punto di utilizzo e iniziare la procedura di autoapprendimento dei dati della pompa sommersa

protezione pompa a immersione per pozzo tramite quadro elettrico drycontrol

premendo enter inizia l'autoapprendiamento dei dati di funzionamento della pompa sommersa

procedura primo avvio quadro drycontrol

completato l'autoapprendimento il quadro ha memorizzato i dati di funzionamento della pompa sommersa

autoapprendimento dati motore

completata la procedura si preme esc - la pompa sommersa inizierà il suo funzionamento

protezione pompa sommersa

il quadro elettrico rileva in ogni secondo i parametri fondamentali di funzionamento della pompa sommersa ad esso applicata

quadro di comando e protezione per pompa sommerse monofase e trifase per il tuo pozzo

il quadro elettrico rileva in ogni secondo i parametri fondamentali di funzionamento della pompa sommersa ad esso applicata

assistenza tecnica sui quadri elettrici in vendita su pippohydro

quando termina l'acqua all'interno del pozzo, il quadro stacca istantaneamente la pompa sommersa

prezzi assistenza e comodità di ricevere il prodottto a casa tua

tramite dei test a tempo che il quadro elettrico effettua in autonomia, viene rilevato quale è l'intervallo di tempo più convenevole per l'emungimento di acqua

quadro per il funzionamento automatico del pozzo di casa tua

l'impianto di sollevamento lavorerà in autonomia senza l'ausilio di sonde di livello

quadri evoluti per il riempimento di serbatoi idrici

esempio di riempimento serbatoio idrico tramite il galleggiante elettrico posto nel suo interno

pannello quadro elettrico gestione pompa sommersa per il pozzo riempimento automatico - riempire il serbatoio automaticamente proteggere la pompa da innalzamenti abbassamentio di tensioni protezioni sempre attive con la logica pippohydro applicata al sollevamento dell acqua da pozzo
