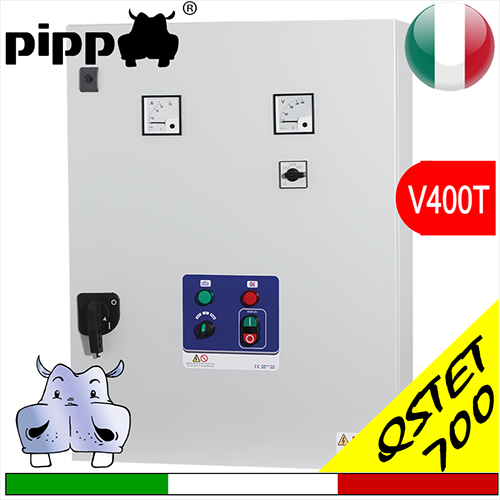

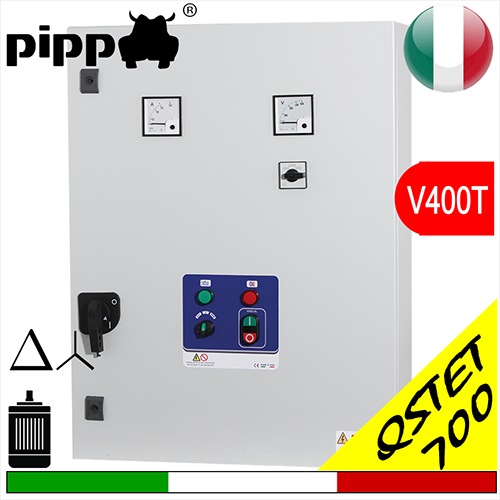

Prodotto: Pos.05 STAR DELTA SQ700 - Quadri Acque chiare V400T
Serie star/delta SQ700 avviatore stella/triangolo trifase, tipo elettromeccanico, in cassa metallica, alimentazione elettrica 380/410Vac funzione gestione start/stop pompa di superficie o sommersa protezione termica, amperometro e voltmetro di serie, possibile inserimento ulteriori optional cablati su quadro - hai bisogno + info?
Caratteristiche
Star-Delta SQ700, la scelta dell’ avviatore stella-triangolo viene fatta principalmente per ragioni tecniche ed economiche.
Dal lato tecnico abbiamo un avviamento dolce, basse correnti di spunto (pari a un terzo del valore di avviamento diretto) e conseguentemente basse cadute di tensione in linea. Dal lato economico i vantaggi sono evidenziati dal sottodimensionamento dei contattori e del relè termico rispetto alla corrente di linea. Viene usato maggiormente per avviare motori elettrici con partenza a vuoto (Compressori, macchine utensili); Per l'utilizzo di questa apparecchiatura, il motore deve essere predisposto da 6 poli o cavi di collegamento.
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
STAR DELTA 700.00 |
3x400 |
5,50 |
7,50 |
5,5:8 |
500 |
400 |
200 |
|
|
||
|
STAR DELTA 700.01 |
3x400 |
7,50 |
10,00 |
9:12,5 |
500 |
400 |
200 |
|
|
||
|
STAR DELTA 700.02 |
3x400 |
11,00 |
15,00 |
11:16 |
500 |
400 |
200 |
|
|
||
|
STAR DELTA 700.03 |
3x400 |
15,00 |
20,00 |
14:20 |
500 |
400 |
200 |
|
|
||
|
STAR DELTA 700.04 |
3x400 |
18,50 |
25,00 |
20:25 |
600 |
400 |
200 |
|
|
||
|
STAR DELTA 700.05 |
3x400 |
25,00 |
30,00 |
22:32 |
700 |
500 |
200 |
|
|
||
|
STAR DELTA 700.06 |
3x400 |
30,00 |
40,00 |
28:40 |
700 |
500 |
200 |
|
|
||
|
STAR DELTA 700.07 |
3x400 |
37,00 |
50,00 |
40:50 |
700 |
500 |
200 |
|
|
||
|
STAR DELTA 700.08 |
3x400 |
45,00 |
60,00 |
45:63 |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 700.09 |
3x400 |
51,50 |
70,00 |
57:75 |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 700.10 |
3x400 |
60,00 |
80,00 |
70:90 |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 700.11 |
3x400 |
66,00 |
90,00 |
70:90 |
1000 |
600 |
300 |
|
|
||
|
STAR DELTA 700.12 |
3x400 |
75,00 |
100,00 |
80:100 |
1000 |
600 |
300 |
|
|
||
|
STAR DELTA 700.13 |
3x400 |
92,00 |
125,00 |
50:200 |
1200 |
800 |
300 |
|
|
||
|
STAR DELTA 700.14 |
3x400 |
110,00 |
150,00 |
50:200 |
1200 |
800 |
300 |
|
|
||
|
STAR DELTA 700.15 |
3x400 |
132,00 |
180,00 |
50:200 |
1200 |
800 |
300 |
|
|
||
|
STAR DELTA 700.16 |
3x400 |
150,00 |
200,00 |
50:200 |
1600 |
800 |
400 |
|
|
||
.png)
pippohydro sul sole 24 ore
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
QUADRI AVVIATORI ELETTROMECCANICI STELLA-TRIANGOLO (SQ700)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Selettore per il funzionamento automatico -0- manuale
- Pulsante marcia/arresto
- Temporizzatore attesa presenza rete regolabile
- Temporizzatore Stella/Triangolo regolabile
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
- Led spia MOTOR ON (marcia
- Led spia MOTOR PROTECTION (sovraccarico)
- Amperometro analogico
- Voltmetro analogico
- Commutatore voltmetrico
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione motore
- Contattori
- Relè termico ripristinabile internamente
- Contenitore esterno in metallo
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 1 Elettropompa esterna, 1 Motore elettrico, 1 Sommersa -
Funzionamento:
Gestione start-stop
