Sei in: QUADRI ELETTRICI POMPE ELETTROPOMPE SOMMERSE > Quadri Acque reflue V230M

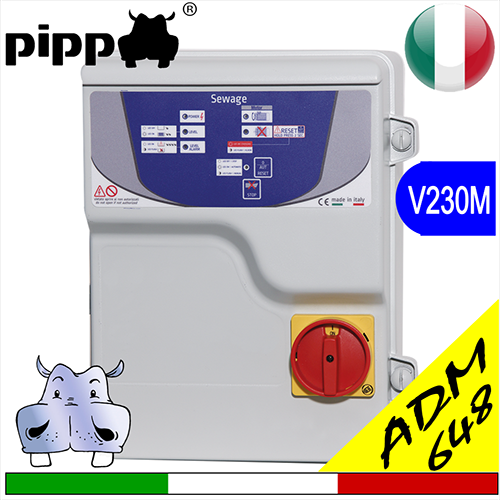

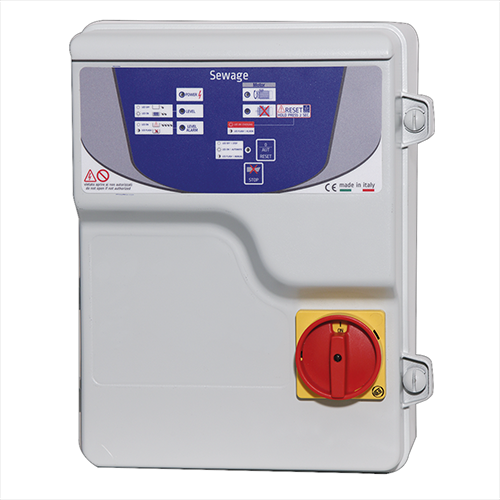

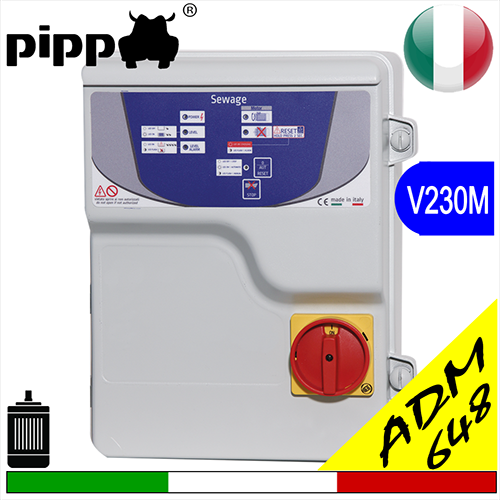

Prodotto: Pos.03 SEWAGE V230M SA648 - Quadri Acque reflue V230M

clicca per ingrandire l'immagine

quadro elettrico per pompa home quadro elettrico per univer-quadri elettrici per pompe

serie 648 - avviatore diretto monofase, tecnologia e protezione elettroniche,  con funzione di avviatore per pompa sommersa, gestione livelli da galleggiante elettrico

Caratteristiche

Sewage SA648 per pompe monofase, questo quadro gestisce lo start-stop in maniera automatica, solitamente di una elettropompa sommersa per fognature, la caratteristica principale è la predisposizione per il comando ricevuto da 2 galleggianti a contatto più un terzo eventuale galleggiante per la segnalazione di allarmi;

Disponibile il quadro sewage 649 per pompe trifase.



Galleggiante MAX la pompa parte

Galleggiante MIN la pompa stacca

Galleggiante ALARM azionamento allarme di fuoriuscita

             ricambi per dual motor





ti potrebbero interessare:

 CAVO ELETTRICO FROR CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE  galleggiante per quadri elettrici

faq infowarranty garanziabuy now acquista subitosign in registrazionepassword recuperalogin

pippohydro.com accessori per elettropompe presscontrol inverter accessories for electric pumpsraccordi zincati pippohydro.com galvanized fittingshttps://www.pippohydro.com/categoria-364-1-Raccordi_filettati_in_ottone_giallo.htmlhttps://www.pippohydro.com/categoria-371-1-Raccordi_a_compressione_Connecto_Plus.htmlpippohydro raccordi filettati in polietilene in plastica plastic polyethylene threaded fittings
informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata -


Varianti/modelli di questo prodotto disponibili a magazzino:

Model

 Volts

Power

Thermal protection
(Ampere)


Running Condenser
(Microfarad)

 Dimensions

kW

Hp

A

B

C

SEWAGE 648.00

 1x230

0,37:2,20

0,50:3,00

2:18

16:70 (Optional)

300

220

120

3 gg

Sconto 35 %

€ 220,00 € 143,00

Aggiungi al carrello
Aggiungi al carrello





Abbina gli optional, li riceverai già cablati nel quadro















              pompa variante - modelli disponibili















quadri elettrici + venduti - clicca !!





 Abbina il corretto condensatore

condensatore di spunto

Come collegare l'elettropompa al quadro elettrico

1. Funzionamento con galleggianti speciali per fognature





ELETTROPOMPA CON CONDENSATORE ESTERNO                                            ELETTROPOMPA CON CODENSATORE INTERNO






2. Funzionamento con sonde di livello



ELETTROPOMPA CON CONDENSATORE ESTERNO                                            ELETTROPOMPA CON CODENSATORE INTERNO







AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA PER ACQUE REFLUE SENZA BATTERIA TAMPONE (SA648)

                                                   Caratteristiche generali:

  • Sezionatore generale con blocca porta
  • Pulsante per il funzionamento automatico -0- manuale
  • Trimmer di regolazione corrente massima
  • N° 3 Ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo/emergenza)
  • Ingresso in bassissima tensione per contatto Klicson motore
  • Uscita allarme 12Vdc Max 200mA
  • Uscita allarme Max 5A (contatto puro)
  • Led spia POWER (presenza rete)
  • Led spia MOTOR ON (marcia)
  • Led spia MOTOR PROTECTION (sovraccarico)
  • Led spia stato motore
  • Led spia FUNCTION (stato livello)
  • Led spia ALARM segnala:
    • Led acceso livello emergenza
    • Led lampeggiante anomalie galleggianti
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motore
  • Predisposizione per montaggio condensatore
  • Protezione amperometrica
  • Contenitore esterno in materiale termoplastico
  • Grado di protezione IP 55
  • Temperatura d’impiego -5/+40°C

  • Uso prevalente:
    Avviamento 1 Sommersa per acque reflue

  • Funzionamento:
    Gestione start-stop

  • Alimentazione:
    V230 monofase SA648
    V400 trifase​ SA649





 Cenni sugli impianti di sollevamento per fognature


Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
