Prodotto: Pos.03 SEWAGE V400T SA649 - Quadri Acque reflue V400T

Pos.03 SEWAGE V400T SA649
clicca per ingrandire l'immagine

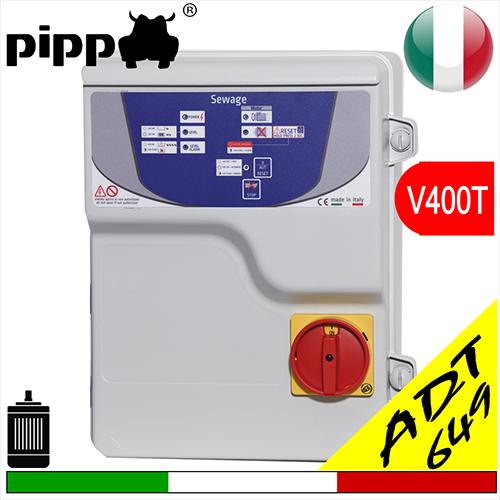

Pos.03 SEWAGE V400T SA649 1

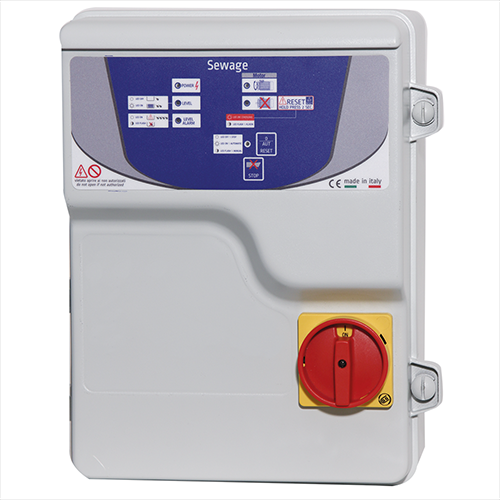

Pos.03 SEWAGE V400T SA649 2

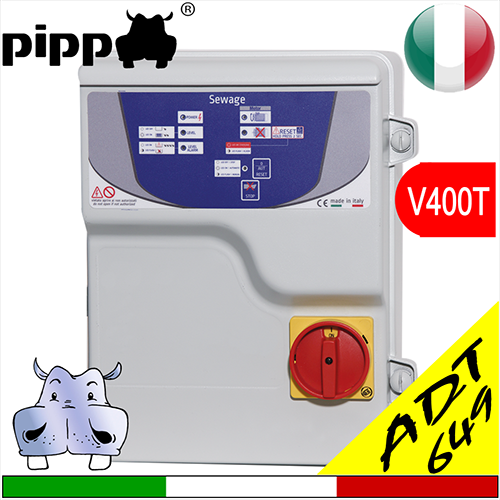

Pos.03 SEWAGE V400T SA649 3
PDF Icon
manuale

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

QUADRO COMANDO POMPA FOGNATURA – MONOFASE_centralina_trifase_quadro elettrico trifase quadro elettrico per elettropompa quadro comando pompa trifase quadro di potenza trifase quadro di controllo motore trifase quadro avviamento motore elettricoavviamento diretto DOL avviamento stella-triangolo soft starter per elettropompa inverter per pompa trifase controllo velocità motore avviatore elettronicoprotezione motore trifase relè termico relè salvamotore protezione sovraccarico protezione cortocircuito protezione mancanza fase protezione inversione fase protezione sovratensionetop_avviatore_diretto_monofase_domotica_acqua_comando_controllo_automatico_quadro_elettrico_start_stop_protezione_motore_disgiuntoretermico_automazione_ circuito_microcontrollore_sensori_ quadro pompa sommergibile_pompa_acque_reflue_pompa_fognature_drenaggiio_quadro elettrico monofase Comando a camme per avviatore diretto monofase pompa sommersa Quadro elettrico monofase con interruttore a camme di comandodirect_starter_home_automation_control_Einphasig Hausautomation Automatische Steuerung Schalttafel Start Stopp Motorschutz Thermoschalter Automatisierung quadro automatico pompa quadro manuale/automatico controllo livello serbatoio galleggiante elettrico pressostato trifase sensore di livello PLC per elettropompa logica di controllo pompaquadro elettropompa sommersa trifase quadro pompa centrifuga quadro pompa sommergibile quadro pompe antincendio quadro per sollevamento acque quadro per impianti idrici quadro per impianti industrialicontattore trifase interruttore magnetotermico interruttore generale fusibili industriali morsettiere trasformatore ausiliario spie luminose pulsanti marcia/arrestoquadro elettrico CE quadro conforme IEC / EN grado di protezione IP55 / IP65 carpenteria metallica quadro in acciaio verniciato quadro in ABS cablaggio industrialeSchaltungssensorenquadro_pompa_fognature_electric_panel_for_sewage_waste_water_submersible_submerged_pump_chemi_quadro elettrico 230V monofase quadro comando pompa sommersa quadro controllo livello pompa quadro con galleggianti pompa quadro protezione motore pompa quadro avviamento diretto pompa quadro con salvamotore quadro con contattore quadro con relè termicoAvviatore diretto monofase con protezione termica integrata Quadro elettrico monofase con protezione contro sovraccarichi motore_Arrancador directo monofásico, control de domótica, control automático, cuadro eléctrico, arranque, parada, protección del motor, interruptor térmico, microcontrolador de automatización, sensores de circuitoquadro sollevamento fognario quadro stazione di sollevamento quadro impianto fognario quadro pompa acque nere quadro pompa acque reflue quadro pompa acque sporche quadro drenaggio refluiQuadro elettrico per una pompa sommersa monofase 220/230Vac Avviatore diretto monofase per pozzo artesiano Quadro elettrico elettropompa monofase per sollevamento acqueInfo_help_assistenza_control_démarreur_direct_monophasé_domotique_contrôle_commande_automatique_panneau_électrique_démarrage_arrêt_protection_moteur_disjoncteur_thermique_automation_microcontrôleur_circuit_capteursAvviatore diretto monofase per impianti idrici civili Quadro elettrico monofase per irrigazione agricola Avviatore diretto monofase per elettropompa ad uso continuo_direct_starter_single_phase_home_automation_control_automatic_control_electric_panel_start_stop_motor_protection_thermal_circuit_breaker_automation_microcontroller_circuit_sensors
Serie 649 avviatore diretto monofase 380/410Vac elettronico, utilizzo: per acque di scarico, funzione: gestione start/stop n.1 pompa sommergibile  mediante controllo di livello da galleggianti speciali  uscita per allarme 12Vdc optional abbinabili allarmi indipendenti da remoto: allarme autoalimentato  allarme GSM  hai bisogno + info?

Caratteristiche

Sewage SA649 per pompe trifase, questo quadro gestisce lo start-stop in maniera automatica, solitamente di una elettropompa sommersa per fognature, la caratteristica principale è la predisposizione per il comando da 2 galleggianti a contatto più un terzo eventuale galleggiante per la segnalazione di allarmi; Disponibile il quadro sewage 648 per pompe monofase

- Galleggiante MAX la pompa parte
- Galleggiante MIN la pompa stacca
- Galleggiante ALARM azionamento allarme di fuoriuscita



 accessori per pompe elettricche-accessori quari elettrici dab lowara grundfos

 CAVO ELETTRICO FROR CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE  galleggiante per quadri elettrici



Varianti/modelli di questo prodotto disponibili a magazzino:

Model

 Volts

Power

 Amperometric protection
(Ampere) 		Dimensions

kW

Hp

A

B

C

SEWAGE 649.00

 3x400

0,37:3,70

0,50:5,00

0,8:8

300

220

120

3 gg

Sconto 35 %
€ 260,72
€ 169,47

SEWAGE 649.01

 3x400

0,37:5,00

0,50:7,00

0,8:11

300

220

120

3 gg

Sconto 35 %
€ 276,78
€ 179,91

SEWAGE 649.02

 3x400

0,37:6,5

0,50:9,00

0,8:14

300

220

120

3 gg

Sconto 35 %
€ 290,98
€ 189,14

SEWAGE 649.03

 3x400

0,37:7,50

0,50:10,00

0,8:20

300

220

120

3 gg

Sconto 35 %
€ 310,20
€ 201,63

              pompa variante - modelli disponibili



quadri elettrici + venduti - clicca !!

Abbina gli optional, li riceverai già cablati nel quadro









avviatore diretto per una (1) pompa sommersa, protezione amperometrica

Caratteristiche generali:

  • Sezionatore generale con blocca porta
  • Pulsante per il funzionamento automatico -0- manuale
  • Trimmer di regolazione corrente massima
  • N° 3 Ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo/emergenza)
  • Ingresso in bassissima tensione per contatto Klicson motore
  • Uscita allarme 12Vdc Max 200mA
  • Uscita allarme Max 5A (contatto puro)
  • Led spia POWER (presenza rete)
  • Led spia MOTOR ON (marcia)
  • Led spia MOTOR PROTECTION (sovraccarico)
  • Led spia stato motore
  • Led spia FUNCTION (stato livello)
  • Led spia ALARM segnala:
    • Led acceso livello emergenza
    • Led lampeggiante anomalie galleggianti
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motore
  • Contattore (SA649.xx)
  • Protezione amperometrica
  • Contenitore esterno in materiale termoplastico
  • Grado di protezione IP 55
  • Temperatura d’impiego -5/+40°C

  • Uso prevalente:
    Avviamento 1 Sommersa per acque reflue

  • Funzionamento:
    Gestione start-stop

  • Alimentazione:
    V230 monofase SA648
    V400 trifase SA649
