Sei in: QUADRI ELETTRICI POMPE ELETTROPOMPE SOMMERSE > Quadri Acque reflue V230M

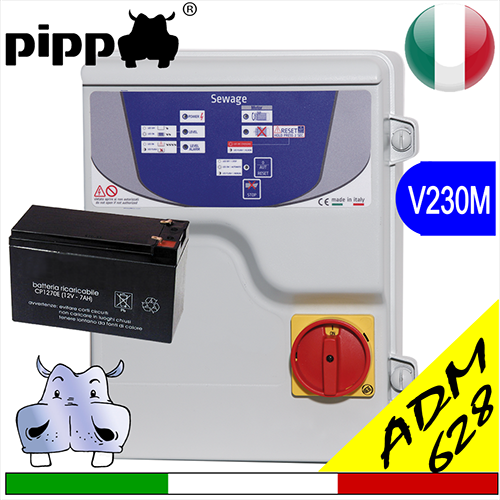

Prodotto: Pos.05 SEWAGE BATTERY V230M SA628 - Quadri Acque reflue V230M

clicca per ingrandire l'immagine

AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA (SA628)

Utilizzo

Sewage battery SA628 per pompe monofase, questo quadro gestisce lo start-stop in maniera automatica, solitamente di una elettropompa sommersa per fognature, la caratteristica principale è la predisposizione per il comando da 2 galleggianti a contatto più un terzo eventuale galleggiante per la segnalazione di allarmi; Il funzionamento dell'allarme grazie alla batteria tampone è garantito anche in assenza di alimentazione elettrica .

Disponibile il quadro sewage 629 per pompe trifase.

Galleggiante MAX la pompa parte

Galleggiante MIN la pompa stacca

Galleggiante ALARM azionamento allarme di fuoriuscita

Accessori:

Varianti/modelli di questo prodotto disponibili a magazzino:

Model	Volts	Power		Thermal protection (Ampere)	Running Condenser (Microfarad)	Dimensions
		kW	Hp			Dimensions
		kW	Hp			A	B	C
SEWAGE 628.00	1x230	0,37:2,20	0,50:3,00	2:18	16:70 (Optional)	300	220	120	3 gg	Sconto 35 % € 290,70 € 188,96	Non disponibile

Abbina gli optional, li riceverai già cablati nel quadro

Prosegui con:

Abbina il corretto condensatore

condensatore di spunto

Come collegare l'elettropompa al quadro elettrico

1. Funzionamento con galleggianti speciali per fognature

ELETTROPOMPA CON CONDENSATORE ESTERNO ELETTROPOMPA CON CODENSATORE INTERNO

2. Funzionamento con sonde di livello

ELETTROPOMPA CON CONDENSATORE ESTERNO ELETTROPOMPA CON CODENSATORE INTERNO

AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA PER ACQUE REFLUE CON BATTERIA TAMPONE

Caratteristiche generali:

Sezionatore generale con blocca porta
Pulsante per il funzionamento automatico -0- manuale
Trimmer di regolazione corrente massima
N° 3 Ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo/emergenza)
Ingresso in bassissima tensione per contatto Klicson motore
Uscita allarme 12Vdc Max 5A
Uscita allarme Max 5A (contatto puro)
Batteria tampone con carica batteria
Led spia POWER (presenza rete)
Led spia MOTOR ON (marcia)
Led spia MOTOR PROTECTION (sovraccarico)
Led spia stato motore
Led spia FUNCTION (stato livello)
Led spia ALARM segnala:
- Led acceso livello emergenza
- Led lampeggiante anomalie galleggianti
Fusibile di protezione circuito ausiliario
Fusibile di protezione motore
Contattore (SA629.xx)
Protezione amperometrica
Predisposizione per montaggio condensatore
Contenitore esterno in materiale termoplastico
Grado di protezione IP 55
Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento 1 Sommersa per acque reflue
Funzionamento:
Gestione start-stop

Alimentazione:
V230 monofase SA628
V400 trifase SA629

Cenni sugli impianti di sollevamento per fognature

Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
