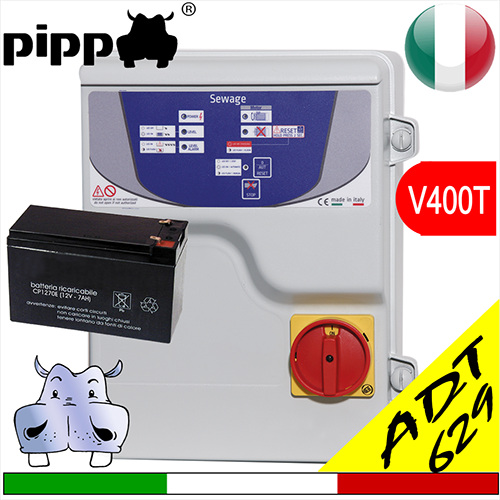

Prodotto: Pos.05 SEWAGE BATTERY V400T SA629 - Quadri Acque reflue V400T

clicca per ingrandire l'immagine

Richiesta informazioni veloce

Email per la risposta*

Richiesta*

Devi allegare file o foto? Usa il modulo completo

AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA (SA629)
Utilizzo Sewage battery SA629 per pompe trifase, questo quadro gestisce lo start-stop in maniera automatica, solitamente di una elettropompa sommersa per fognature, la caratteristica principale è la predisposizione per il comando da 2 galleggianti a contatto più un terzo eventuale galleggiante per la segnalazione di allarmi; Il funzionamento dell'allarme grazie alla batteria tampone è garantito anche in assenza di alimentazione elettrica . Galleggiante MAX la pompa parte Galleggiante MIN la pompa stacca Galleggiante ALARM azionamento allarme di fuoriuscita Disponibile il quadro sewage 628 per pompe monofase.

AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA (SA629)

Utilizzo

Sewage battery SA629 per pompe trifase, questo quadro gestisce lo start-stop in maniera automatica, solitamente di una elettropompa sommersa per fognature, la caratteristica principale è la predisposizione per il comando da 2 galleggianti a contatto più un terzo eventuale galleggiante per la segnalazione di allarmi; Il funzionamento dell'allarme grazie alla batteria tampone è garantito anche in assenza di alimentazione elettrica .

Galleggiante MAX la pompa parte

Galleggiante MIN la pompa stacca

Galleggiante ALARM azionamento allarme di fuoriuscita

Disponibile il quadro sewage 628 per pompe monofase.

Accessori:

Varianti/modelli di questo prodotto disponibili a magazzino:

Model	Volts	Power		Amperometric protection (Ampere)	Dimensions
		kW	Hp		Dimensions
		kW	Hp		A	B	C
SEWAGE 629.00	3x400	0,37:3,70	0,50:5,00	0,8:8	380	300	120	3 gg	Sconto 35 % € 362,10 € 235,37	Non disponibile
SEWAGE 629.01	3x400	0,37:5,00	0,50:7,00	0,8:11	380	300	120	3 gg	Sconto 35 % € 367,20 € 238,68	Non disponibile
SEWAGE 629.02	3x400	0,37:6,5	0,50:9,00	0,8:14	380	300	120	3 gg	Sconto 35 % € 372,30 € 242,00	Non disponibile

Abbina gli optional, li riceverai già cablati nel quadro

Prosegui con:

AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA PER ACQUE REFLUE CON BATTERIA TAMPONE

Caratteristiche generali:

Sezionatore generale con blocca porta
Pulsante per il funzionamento automatico -0- manuale
Trimmer di regolazione corrente massima
N° 3 Ingressi in bassissima tensione per interruttori a galleggiante (livello minimo/massimo/emergenza)
Ingresso in bassissima tensione per contatto Klicson motore
Uscita allarme 12Vdc Max 5A
Uscita allarme Max 5A (contatto puro)
Batteria tampone con carica batteria
Led spia POWER (presenza rete)
Led spia MOTOR ON (marcia)
Led spia MOTOR PROTECTION (sovraccarico)
Led spia stato motore
Led spia FUNCTION (stato livello)
Led spia ALARM segnala:
- Led acceso livello emergenza
- Led lampeggiante anomalie galleggianti
Fusibile di protezione circuito ausiliario
Fusibile di protezione motore
Contattore
Protezione amperometrica
Contenitore esterno in materiale termoplastico
Grado di protezione IP 55
Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento 1 Sommersa per acque reflue
Funzionamento:
Gestione start-stop
