Prodotto: Pos.05 DUAL MOTOR V230M SA623 - Quadri Pressurizzazione V230M

Pos.05 DUAL MOTOR V230M SA623
clicca per ingrandire l'immagine

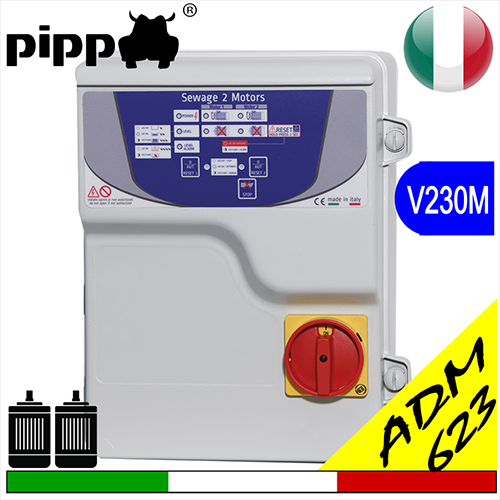

Pos.05 DUAL MOTOR V230M SA623 1

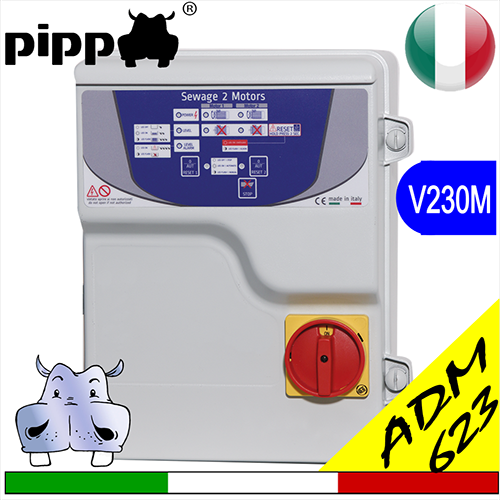

Pos.05 DUAL MOTOR V230M SA623 2
PDF Icon
manuale

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

centralina_top_PRESSCONTROL_PLUScondominio / impianto industriale uso civile dimensioni precise (es. 80×50 mm) stampa bianco/nero o colori con pittogrammi CE o ISO_Tensione nominale: 230 V~ Fase: Monofase (L + N + PE) Carico: Pompa autoclave Protezione: Magnetotermico / Differenziale Grado di protezione: IP__ Pericolo di tensione elettricaavviatoreAlimentazione: Monofase 220–230 V~ 50 Hz Utilizzo: Comando e protezione pompa autoclave Tensione presente anche a quadro fermo ⚡ Manovrare solo personale qualificato_diretto_trifase_domotica_acqua_comando_controllo_automatico_quadro_elettrico_start_stop_protezione_motore_disgiuntoretermico_automazione_ circuito_microcontrollore_sensori_ schemi_PRESS_CONTROL_Arrancador directo_control de domótica, control automático, cuadro eléctrico, arranque, parada, protección del motor, interruptor térmico, microcontrolador de automatización, sensores de circuitoInfo_help_assistenza_control_démarreur_direct_trephasé_domotique_contrôle_commande_automatique_panneau_électrique_démarrage_arrêt_protection_moteur_disjoncteur_thermique_automation_microcontrôleur_circuit_capteursdirect_starter_home_automation_control_Einphasig Hausautomation Automatische Steuerung Schalttafel Start Stopp Motorschutz Thermoschalter Automatisierung Mikrocontroller SchaltungssensorenAvviatore diretto monofase per impianti idrici civili Quadro elettrico monofase per irrigazione agricola Avviatore diretto monofase per elettropompa ad uso continuo_direct_starter_single_phase_home_automation_control_automatic_control_electric_panel_start_stop_motor_protection_thermal_circuit_breaker_automation_microcontroller_circuit_sensors

Serie 623 DUAL MOTOR avviatore diretto monofase 220/230Vac elettronico, utilizzato per aumento pressione idrica con due (2) pompe sommerse   pompa di superficie  in abbinamento a pressostato per la realizzazione di gruppi gemellari optional compatibili hai bisogno + info?

Utilizzo
Dual motor SA623 per pompe monofase questo quadro è usato per la gestione di start-stop in automatico di due elettropompe sommerse o di superficie, usate per la pressurizzazione di impianti idraulici, questo quadro riceve i valori di funzionamento dell'impianto da due pressostati. Il funzionamento è interscambiato ad ogni avviamento, con la richiesta dall'impianto di maggiore pressione è conseguentemente maggiore acqua, il quadro comanda l'avvio della seconda elettropompa in aiuto della prima, oppure avvia la seconda elettropompa presupponendo un guasto della prima. Disponibile anche la versione V400 trifase SA626  Disponibile la versione evoluta con display serie 633

Funzionamento
- Start alla pressione minima impostabile dal pressostato
- Stop alla pressione massima impostabile dal pressostato

per il controllo marcia a secco utilizzare sonde o galleggiante elettrico

rilevamento pressione da pressostati

accessori per pompe elettricche-accessori quari elettrici dab lowara grundfosricambi per dual motor

 CAVO ELETTRICO FROR  CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE

Varianti/modelli di questo prodotto disponibili a magazzino:

Model

 Volts

Power

 Amperometric protection
(Ampere)

Running Condenser
(Microfarad)

 Dimensions

quadro elettrico per pompe prezzi

kW

Hp

A

B

C

DUALMOTOR 623.00

 1x230

2x (0,37:2,2)

2x (0,50:3,00)

2x(2:18)

2x(16:70) (Optional)

190

240

90

3 gg

Sconto 35 %
€ 224,40
€ 145,86

              pompa variante - modelli disponibili



quadri elettrici + venduti - clicca !!

Abbina il corretto condensatore

condensatore di spunto


Abbina gli optional, li riceverai già cablati nel quadro



predisposizione per sondine livello



su pippohydro solo prodotti di qualità, quadri elettrici per acque chiare pippo

623

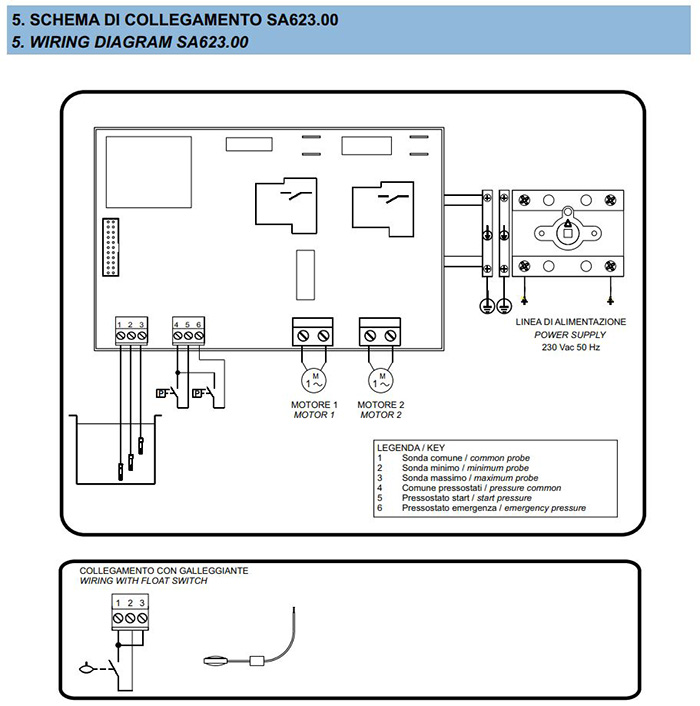

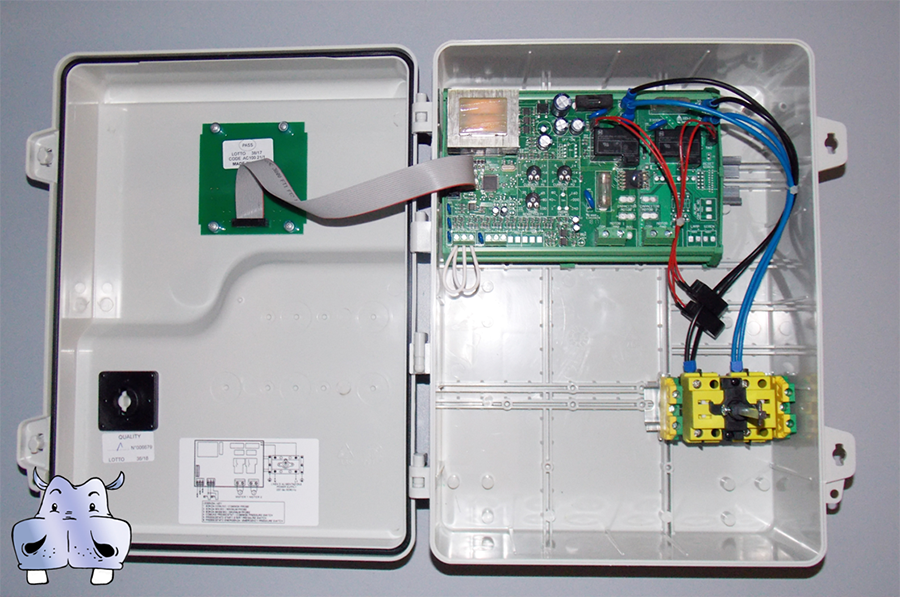

AVVIATORI DIRETTI CON PROTEZIONE AMPEROMETRICA, GESTIONE AUTOMATICA DEL DOPPIO MOTORE E CONTROLLO DI LIVELLO (SA623)

Caratteristiche generali:

  • Sezionatore generale con blocca porta
  • N° 2 pulsanti per il funzionamento automatico -0- manuale
  • Ritardo di 3s tra la partenza dei 2 motori
  • Trimmer di regolazione corrente massima per ogni motore
  • Ingresso in bassissima tensione per pressostato “start”
  • Ingresso in bassissima tensione per pressostato “emergenza”
  • Ingresso in bassissima tensione per il controllo di livello o interruttore a galleggiante
  • Led spia POWER (presenza rete)
  • N° 2 led spie MOTOR ON (marcia)
  • N° 2 led spie MOTOR PROTECTION (sovraccarico)
  • N° 2 led spie stato motori
  • Led spia FUNCTION (pressostato “start” o “emergenza”)
  • Led spia ALARM segnale:
    • Led acceso sonda minima scoperta (mancanza acqua)
    • Led lampeggiante fase di riempimento
    • Led spento presenza acqua
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motori
  • Protezione amperometrica su ogni motore
  • Contenitore esterno in materiale termoplastico
  • Uscita con pressacavi
  • Grado di protezione IP 55
  • Temperatura d’impiego -5/+40°C

  • Uso prevalente:
    Avviamento e gestione 2 Elettropompe esterne, 2 Sommerse

  • Funzionamento:
    Singolo, Singolo alternato, In coppia (emergenza)

  • Alimentazione:
    V230 monofase SA623
    V400 trifase SA626
