Sei in: QUADRI ELETTRICI POMPE ELETTROPOMPE SOMMERSE > Quadri Pressurizzazione V230M

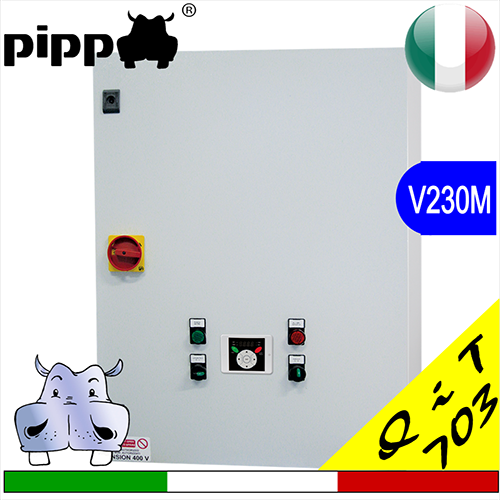

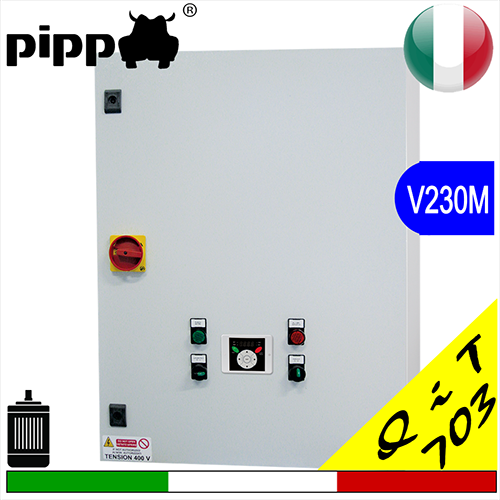

Prodotto: Pos.09 INVERTER SQ703 - Quadri Pressurizzazione V230M

clicca per ingrandire l'immagine

QUADRO ELETTRICO ALIMENTA POMPE E COMPRESSORE univer pompe verticali quadro elettrico per univer

serie 703/inverter alimentazione monofase per pompa trifase 230 - avviatore e gestore a modulazione di frequenza per la gestione di una pompa elettrica, protezioni elettriche al top



Utilizzo

Inverter SQ703 per pompe monofase, questo quadro è usato prevalentemente per la gestione start-stop di una elettropompa trifase V230 controllandone la velocità di rotazione tramite un trasduttore di pressione, i risultati sono: pressione costante dovuta alla modulazione graduale dei giri della macchina e sostenibilità energetica, una piccola riduzione della velocità è sufficiente a comportare un sensibile risparmio di energia.

Questi i principali vantaggi dati dalla regolazione di velocità dei motori asincroni trifase con l’impiego di inverter a frequenza variabile.
Una caratteristica non trascurabile del quadro elettrico SQ703, è la semplicità di gestione del funzionamento dell' elettropompa tramite il tastierino posto sul display.

Funzionamento
Premesso che la partenza della pompa avviene in moadalità sost-start, il principio di funzionamento è la pressione costante che si desidera abbia l'impianto,,un trasduttore di pressione 4-20 comunica all'inverter la pressione dell'impianto, il funzionamento è connesso alla variazione di giri della elettropompa collegata all'inverter, i giri della pompa e il consumo energetico sono direttamente proporzionali alla quantità di acqua richiesta dall'impianto idrico;


Disponibile anche la versione V400 trifase SQ704





rilevamento pressione da trasduttore elettrico

accessori per pompe elettricche-accessori quari elettrici dab lowara grundfos



ti potrebbero interessare:

 CAVO ELETTRICO FROR  CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE

faq infowarranty garanziabuy now acquista subitosign in registrazionepassword recuperalogin

pippohydro.com accessori per elettropompe presscontrol inverter accessories for electric pumpsraccordi zincati pippohydro.com galvanized fittingshttps://www.pippohydro.com/categoria-364-1-Raccordi_filettati_in_ottone_giallo.htmlhttps://www.pippohydro.com/categoria-371-1-Raccordi_a_compressione_Connecto_Plus.htmlpippohydro raccordi filettati in polietilene in plastica plastic polyethylene threaded fittings
informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata - informazioni per tutte le problematiche di movimentazione acqua - disponibilità prodotti - iva agevolata -



Varianti/modelli di questo prodotto disponibili a magazzino:

Model

Alimentazione quadro elettrico
(Volts)

Alimentazione
elettropompa

(Volts)

Power Max

Amperometric protection
Max (Ampere)

Dimensions

kW

Hp

A

B

C

INVERTER RQ96 703.00

monofase 1x230 trifase 3x230

0,75

1,00

5

400

300

200

5 gg

Sconto 35 %

€ 885,36 € 575,48

INVERTER RQ96 703.01

monofase 1x230 trifase 3x230

1,50

2,00

8

400

300

200

5 gg

Sconto 35 %

€ 1.079,16 € 701,45

INVERTER RQ96 703.02

monofase 1x230 trifase 3x230

2,20

3,00

12

400

300

200

5 gg

Sconto 35 %

€ 1.183,20 € 769,08













              pompa variante - modelli disponibili













quadri elettrici + venduti - clicca !!















su pippohydro solo prodotti di qualità, quadri elettrici con tecnologia inverter

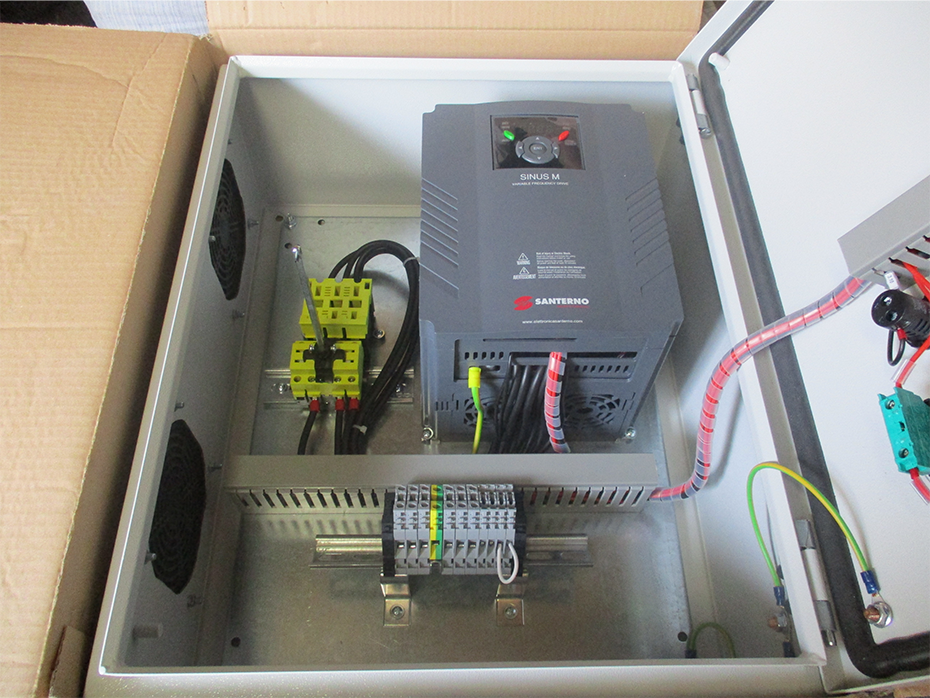

inverter per pompe sommerse prezzi caratteristiche schede tecniche

santerno leader nella produzione di inverter per elettropompe e pompe sommerse





QUADRI CON INVERTER, PROTEZIONE AMPEROMETRICA E CONTROLLO DELLA PRESSIONE (SQ703)

                                                   Caratteristiche generali:

  • Sezionatore generale con blocca porta

  • Pulsante per il funzionamento automatico

  • Pulsante per il funzionamento manuale

  • Protezione amperometrica regolabile dal SETUP

  • Ritardo protezione amperometrica regolabile dal SETUP (2-8s)

  • Ingresso 4-20mA

  • Trasduttore di pressione 0-10bar uscita 4-20mA

  • Ingresso in bassissima tensione per pressostato o interruttore a galleggiante

  • Display a cristalli liquidi per la visualizzazione di:

    • Amperometro

    • Frequenza motore

    • Pressione impianto

    • Protezione amperometrica per sovraccarico motore

    • Tutti i messaggi relativi al funzionamento del motore

  • Multilingua: Italiano, Inglese e Francese

  • “PRESSIONE START” regolabile dal SETUP

  • “PRESSIONE STOP” regolabile dal SETUP

  • “PRESSIONE COSTANTE” regolabile dal SETUP

  • “PRESSIONE MINIMA” regolabile dal SETUP

  • “TEMPO RIARMO PRESSIONE MINIMA” regolabile dal SETUP (0-250min.)

  • Rampa accelerazione regolabile dal SETUP

  • Rampa decelerazione regolabile dal SETUP

  • Fusibile di protezione circuito ausiliario

  • Fusibile di protezione motore

  • Inverter (lunghezza cavi motore max 70 metri)

  • Ventola di raffreddamento

  • Protezione amperometrica ripristinabile internamente

  • Contenitore esterno in metallo

  • Grado di protezione IP 50

  • Temperatura d’impiego -5/+40°C

  • Uso prevalente:
    Avviamento e gestione start-stop 1 Elettropompe esterna, 1 Sommersa

  • Funzionamento:
    Gestione start-stop e modulazione in automatico con impostazione semplificata dei valori dal display

  • Alimentazione:
  • V230 monofase SA703
  • V400 trifase​ SA704
