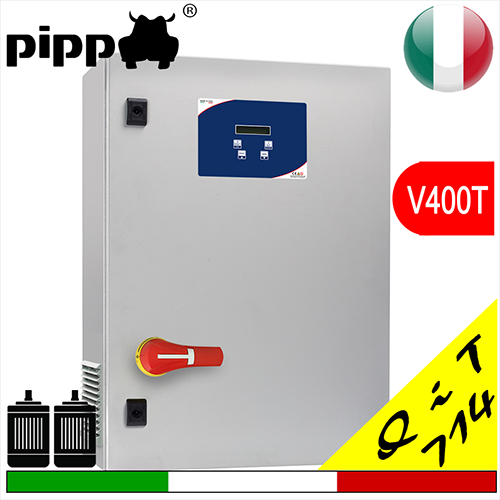

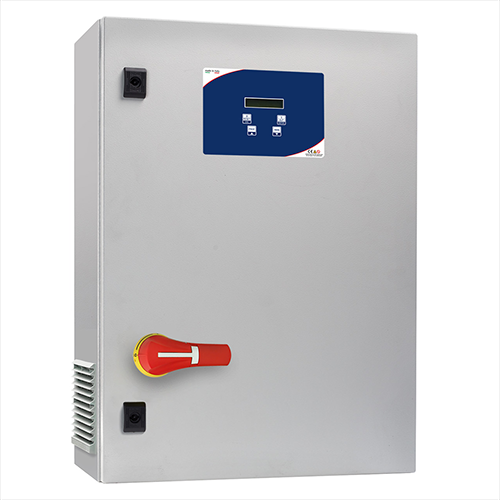

Prodotto: Pos.15 INVERTER SQ714 per due elettropompe - Quadri Pressurizzazione V400T
Serie SQ714 Inverter trifase 380/410Vac in armadio metallico, utilizzato per aumento pressione idrica con due (2) pompa sommersa (2) pompa di superficie il valore della pressione è rilevato da trasduttore di pressione (da acquistare separatamente) optional cablati - hai bisogno + info?
Descrizione
Inverter SQ 714 per pompe trifase, questo quadro elettrico è usato prevalentemente per la gestione start-stop di due elettropompe controllandone la velocità di rotazione tramite trasduttore di pressione, i risultati della gestione a velocità variabile, sono: pressione costante dovuta alla modulazione graduale dei giri della macchina e sostenibilità energetica, una piccola riduzione della velocità è sufficiente a comportare un sensibile risparmio di energia. Questi i principali vantaggi dati dalla regolazione di velocità dei motori asincroni trifase con l’impiego di inverter a frequenza variabile.
Una caratteristica non trascurabile del quadro elettrico SQ714, è la semplicità di gestione del funzionamento dell' elettropompa tramite il tastierino posto sul display.
Ingresso per: galleggiante elettrico
rilevamento pressione da trasduttore
trasduttore di pressione non incluso nella fornitura
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power Max |
Amperometric protection |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
INVERTER SQ714.C00 |
3x400 |
0,75 |
1,00 |
2x(2,5) |
500 |
400 |
230 |
|
|
||
|
INVERTER SQ714.C01 |
3x400 |
1,50 |
2,00 |
2x(4) |
500 |
400 |
230 |
|
|
||
|
INVERTER SQ714.C02 |
3x400 |
2,20 |
3,00 |
2x(6) |
600 |
400 |
230 |
|
|
||
|
INVERTER SQ714.C03 |
3x400 |
4,00 |
5,50 |
2x(9) |
600 |
400 |
230 |
|
|
||
|
INVERTER SQ714.C04 |
3x400 |
5,50 |
7,50 |
2x(12) |
700 |
500 |
290 |
|
|
||
|
INVERTER SQ714.C05 |
3x400 |
7,50 |
10,00 |
2x(16) |
700 |
500 |
290 |
|
|
||
|
INVERTER SQ714.C06 |
3x400 |
11,00 |
15,00 |
2x(24) |
1000 |
800 |
370 |
|
|
||
|
INVERTER SQ714.C07 |
3x400 |
15,00 |
20,00 |
2x(30) |
1000 |
800 |
370 |
|
|
||
|
INVERTER SQ714.C08 |
3x400 |
18,50 |
25,00 |
2x(39) |
1000 |
800 |
370 |
|
|
||
|
INVERTER SQ714.C09 |
3x400 |
22,00 |
30,00 |
2x(45) |
1000 |
800 |
370 |
|
|
||
.png)
pippohydro sul sole 24 ore
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
su pippohydro solo prodotti di qualità, quadri elettrici con tecnologia inverter

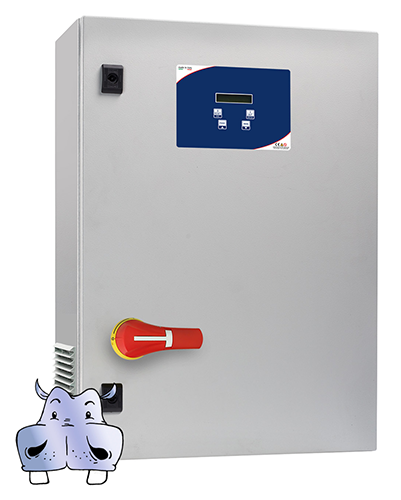

QUADRI CON INVERTER, PROTEZIONE AMPEROMETRICA E CONTROLLO DELLA PRESSIONE (SQ714)
Caratteristiche generali:
- Tensione di funzionamento 400Vac ±10% 50/60Hz
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico
- Pulsante per il funzionamento manuale
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione per ogni inverter
- N°2 inverter
- Ventilazione forzata completa di filtri
- Morsettiera di collegamento
- Contenitore esterno in metallo
- Grado di protezione IP54
- Temperatura d’impiego -5/+40°C
Display LCD multilingua per la visualizzazione di:
- Frequenza per ogni motore
- Corrente per ogni motore
- Contaore per ogni motore
- Pressione impianto con trasduttore di pressione
- Livello vasca in metri con sonda piezoresistiva
- Temperatura interna del quadro
- Tutti i messaggi relativi al funzionamento dei motori
Sistema anti-intasamento con inversione di marcia all’avvio ed in caso di blocco
Alternanza dei 2 motori
Commutazione automatica in caso di avaria motore
Fino a 4 set-point programmabili
Controllo perdita di pressione
Attesa rientro rete regolabile
Funzionamento PID
Ingresso 0-10V
Ingresso in bassissima tensione per galleggianti o sonde
N°4 ingressi in bassissima tensione isolati galvanicamente per set-point
Protezione massima corrente per ogni motore con allarme
Protezione mancanza fase con allarme
Protezione dispersione verso terra con allarme
Uso prevalente:
Avviamento e gestione start-stop 2 Elettropompe esterne, 2 Sommerse
Funzionamento:
Gestione start-stop e modulazione in automatico con impostazione semplificata dei valori dal display
