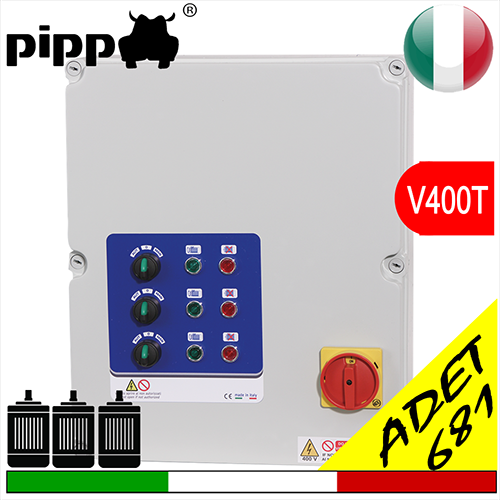

Prodotto: Pos.10 DIRECT 3 MOTORS PLUS V400T SA681 - Quadri Pressurizzazione V400T
Serie 681 THREE DIRECT MOTOR 380/410Vac elettromeccanico utilizzato per aumento pressione idrica con tre (3) pompe di superficie (3) pompe sommerse in gruppo gemellare, protezione termica optional cablati segnale rilevato da pressostato contattaci per + info
Descrizione
Direct 3 motors plus SA681 per pompe trifase questo quadro è usato per la gestione di start-stop in automatico di tre elettropompe sommerse o di superficie, per la pressurizzazione di impianti idraulici, esso riceve i valori di funzionamento dell'impianto da tre pressostati. Il funzionamento tra le tre elettropompe è interscambiato ad ogni avviamento, all'aumentare della richiesta di pressione idrica da parte dell'impianto, le elettropompe partono in sequenza, fino al raggiungimento della pressione desiderata.
Ingresso per: galleggiante elettrico
rilevamento pressione da pressostato
trasduttore di pressione non incluso nella fornitura
Varianti/modelli di questo prodotto disponibili a magazzino:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
DIRECT3MOTORS PLUS 681.00 |
3x400 |
3x0,37 |
3x0,50 |
3x(1,1:1,6) |
450 |
380 |
120 |
|
|
||
|
DIRECT3MOTORS PLUS 681.01 |
3x400 |
3x0,55 |
3x0,75 |
3x(1,4:2) |
450 |
380 |
120 |
|
|
||
|
DIRECT3MOTORS PLUS 681.02 |
3x400 |
3x0,75 |
3x1,00 |
3x(1,8:2,5) |
450 |
380 |
120 |
|
|
||
|
DIRECT3MOTORS PLUS 681.03/04 |
3x400 |
3x(1,10:1,50) |
3x(1,50:2,00) |
3x(2,8:4) |
450 |
380 |
120 |
|
|
||
|
DIRECT3MOTORS PLUS 681.05/06 |
3x400 |
3x(1,80:2,20) |
3x(2,50:3,00) |
3x(4,5:6,3) |
450 |
380 |
120 |
|
|
||
|
DIRECT3MOTORS PLUS 681.07/08 |
3x400 |
3x(3,00:3,70) |
3x(4,00:5,00) |
3x(7:10) |
450 |
380 |
120 |
|
|
||
|
DIRECT3MOTORS PLUS 681.09 |
3x400 |
3x4,00 |
3x5,50 |
3x(9:12,5) |
450 |
380 |
120 |
|
|
||
|
DIRECT3MOTORS PLUS 681.10 |
3x400 |
3x5,50 |
3x7,50 |
3x(11:16) |
450 |
380 |
120 |
|
|
||
|
DIRECT3MOTORS PLUS 681.11 |
3x400 |
3x7,50 |
3x10,00 |
3x(14:20) |
450 |
380 |
120 |
|
|
||
|
DIRECT3MOTORS PLUS 681.12 |
3x400 |
3x9,20 |
3x12,50 |
3x(20:25) |
450 |
380 |
120 |
|
|
||
.png)
pippohydro sul sole 24 ore
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
AVVIATORI DIRETTI ELETTROMECCANICI CON PROTEZIONE TERMICA E GESTIONE AUTOMATICA DI 3 MOTORI (SA681)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- N° 3 selettori per il funzionamento automatico -0- manuale (quest’ultimo comando è a ritorno automatico)
- Centralina per l’alternanza dei 3 motori
- Ritardo di 3s tra la partenza dei 3 motori
- N° 2 ingressi in bassissima tensione per pressostato "start 1-2"
- Ingresso in bassissima tensione per pressostato "emergenza"
- Ingresso in bassissima tensione per interruttore a galleggiante
- N° 3 spie MOTOR ON (marcia)
- N° 3 spie MOTOR PROTECTION (sovraccarico)
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione su ogni motore
- Contattori
- Relè termico su ogni motore ripristinabile internamente
- Contenitore esterno in materiale termoplastico
- Uscita con pressacavi
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento e gestione 3 Elettropompe esterne, 3 Sommerse -
Funzionamento:
Singolo alternato, In contemporanea 2 pompe (emergenza 1), In contemporanea 3 pompe (emergenza 2)
