Schemi di installazione delle pompe sommerse monoblocco



Pompe sommerse monoblocco





Di seguito gli schemi di collegamento pratici che si eseguono per poter installare le pompe sommerse monoblocco monofase. Prima dell'acquisto è importante verificare se il condensatore è integrato o meno nella pompa sommersa. A seconda delle proprie esigenze le pompe sommerse si possono installare con funzionamento manuale (comando da interruttore o spina) o automatico (comando da presscontrol o altri dispositivi);

N.B. Nella descrizione di ogni pompa sommersa, in vendita su pippohydro, è specificato dove è situato il condensatore.





Comuni esempi d'installazione di pompe sommerse monofase 1x230

Pompa sommersa con condensatore integrato
comando diretto dalla rete elettrica

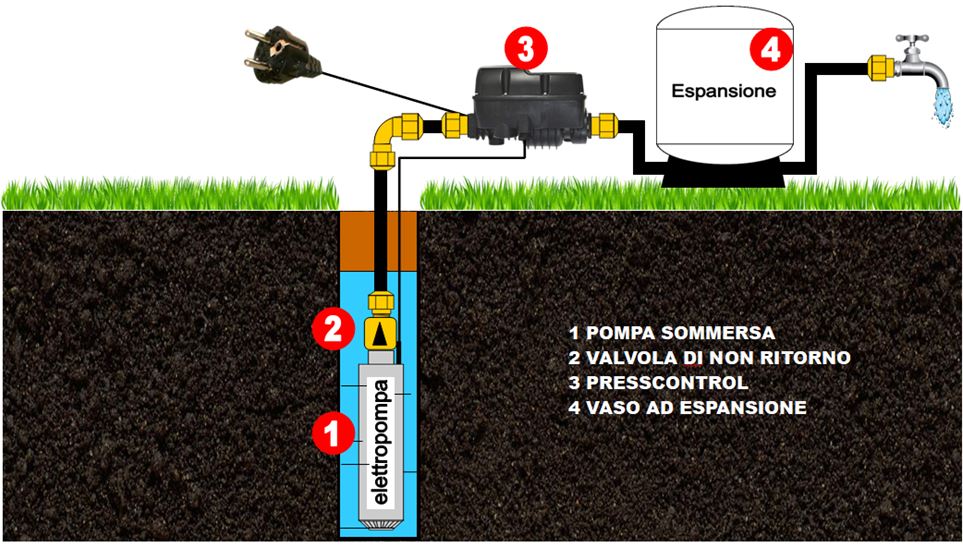

Pompa sommersa con condensatore integrato
comando diretto dal presscontrol



Condensatore integrato nella pompa

pompe somerse installazione su serbatoio e o pozzo installazione semplificata grazie al condenatore incorporato nella pompa per acquagarantiamo le nostre pompe sommerse con servizio ritiro e riconsegna sul posto pompe somerse installazione su serbatoio e o pozzo


L'impianto allo schema 1 prevede l'attivazione della pompa sommersa (con condensatore interno alla pompa), tramite la rete elettrica, quindi inserendo la spina direttamente in rete, oppure tramite un interruttore bipolare. In questo caso, generalmente, si aziona la pompa per irrigare o per riempire serbatoi in modalità manuale.

L'impianto dello schema 2 prevede l'attivazione e la disattivazione della pompa sommersa (con condensatore interno alla pompa), in modo assolutamente automatico tramite presscontrol. Questo sistema si utilizza per pressurizzare l'impianto idrico: la pompa si aziona all'apertura di un rubinetto o di una presa di acqua e si spegne alla rispettiva chiusura.


Se hai bisogno di aiuto





Schema valido per pompe sommerse monoblocco Lowara, Dab, Ebara, Espa complete di galleggiante;





Esempi installazione comuni delle sommerse monofase 1x230

Pompa sommersa con condensatore esterno
comando diretto dalla rete elettrica

Pompa sommersa con condensatore esterno
comando diretto dal presscontrol



Condensatore esterno alla pompa



gestire la riserva idrica di casa con le pompe sommerse in vendita su pippohydrogarantiamo le nostre pompe sommerse con servizio ritiro e riconsegna sul posto pompe somerse installazione su serbatoio e o pozzo

L'impianto allo schema 3 prevede l'attivazione della pompa sommersa (con condensatore esterno), tramite la rete elettrica, quindi inserendo la spina direttamente in rete, oppure tramite un interruttore bipolare, si aziona la pompa per irrigare o per riempire serbatoi in modalità manuale;

l'impianto allo schema 4 prevede l'attivazione e la disattivazione della pompa sommersa (con condensatore esterno), completamente in automatico tramite presscontrol, si utilizza per pressurizzare l'impianto idrico, la pompa parte all'apertura di un rubinetto o di una presa di acqua e si spegne alla chiusura;



Se hai bisogno di aiuto





Schema valido per pompe sommerse monoblocco Speroni, Euromatic, BBC, Pippohydro, Espa (senza galleggiante);





Esempi installazione comuni delle sommerse mono e trifase

Pompa sommersa con condensatore esterno
comando diretto dalla rete elettrica

Per tutte le pompe sommerse monofase (1x230) e trifase (3x400)

Lo schema di installazione riportato di seguito comprende sia le pompe sommerse monofase 1x230 sia le pompe sommerse trifase 3x400:

Pompe sommerse monofase 1x230 con condensatore integrato nella pompa

Pompe sommerse monofase 1x230 con condensatore separato dalla pompa

Pompe sommerse trifase 3x400

schema impianto di pompaggio sollevamento acqua con pompa sommersa adibita a riempimento serbatoio



Quadri elettrici Level e Drycontrol

L'impianto sopradescritto prevede l'utilizzo della pompa sommersa, abbinata al galleggiante elettrico (per riempimento serbatoio) e al quadro di protezione level monofase o level trifase che gestisce start e stop della pompa, per tenere sempre pieno il serbatoio di raccolta acqua. Per per proteggere la pompa dalla marcia a secco utilizzando il Level si possono montare le sonde di livello all'interno del pozzo, oppure si può utilizzare il quadro elettrico Drycontrol.


Con i Drycontrol infatti si protegge la pompa dalla marcia a secco, evitando l'utilizzo delle sonde di livello.
Attenzione utilizzando i quadri elettrici drycontrol monofase (l'applicazione è ottimale solo per le pompe sommerse con condensatore esterno), o i quadri elettrici drycontrol trifase, il nostro serbatoio di accumulo verrà riempito sempre tramite galleggiante elettrico.



Utilizzando il quadro elettrico Level
Schema valido per tutte le pompe sommerse 230Vac e 400Vac (fornite complete di galleggiante elettrico o senza); Per applicazioni monofase 1x230, e utilizzando il level condensatore si può alloggiare all'interno del quadro o può rimanere interno della pompa ;



Utilizzando il quadro elettrico Drycontrol
Utilizzando il Drycontrol lo schema è valido per tutte le pompe sommerse con condensatore fornito separatamente, nel drycontrol c'è l'alloggiamento dove va inserito il condensatore della pompa;



Se hai bisogno di aiuto







Pompa sommersa monoblocco con aspirazione bassa dell'acqua,

installazione dentro un pozzo e abbinamento a inverter

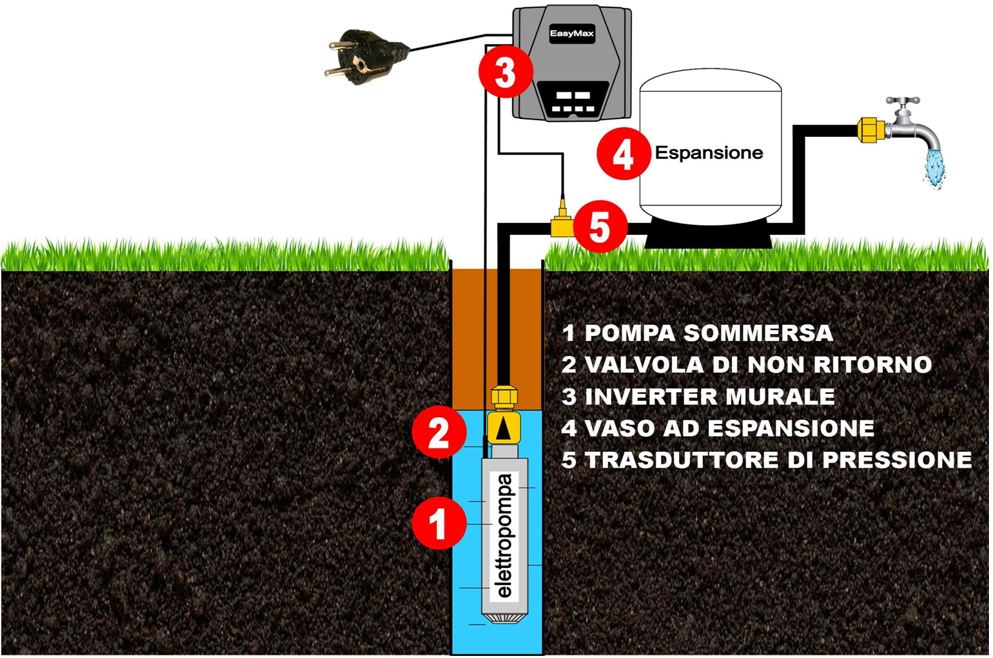

Pressione costante al rubinetto - Modulazione di frequenza



Per avere acqua in casa o nel giardino a pressione costante, il sistema prevede una partenza all'abbassamento della pressione e la modulazione di frequenza che consente di variare la potenza in funzione dell'effettivo prelievo di acqua. In questa applicazione è importante utilizzare gli inverter compatibili tra l'alimentazione elettrica disponibile e l'alimentazione elettrica della pompa, di seguito la tipologia degli inverter disponibili sul mercato.



 -  MM Monofase/Monofase, alimentazione V230 monofase e pompa V230 monofase (utilizzati in campo domestico)

 -  MT Monofase/Trifase, alimentazione V230 monofase e pompa V230 trifase (utilizzati in campo domestico/agricolo/industriale)

 - TT Trifase/Trifase, alimentazione V400 trifase e pompa V400 trifase (utilizzati in campo agricolo/industriale)





Esempi di installazione comuni delle sommerse monoblocco


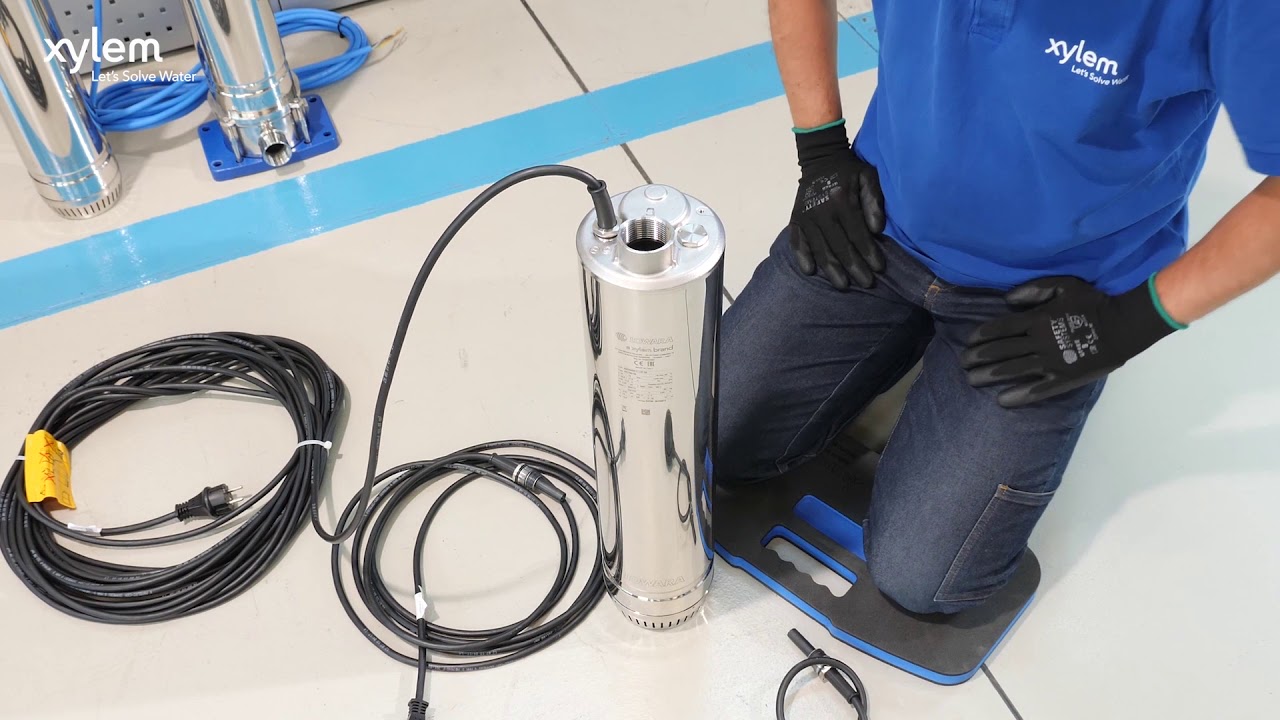

schema di montaggio pompa monoblocco








Categoria elettropompe sommerse

Categoria elettropompe sommerse monoblocco

Pompe sommerse x-power watercooled



informazioni utili, sistemi, pompe sommerse e pozzi



Normative sull'acqua

Impianti di sollevamento acque da pozzo

Guasti e possibili inconvenienti sugli impianti di sollevamento acqua

Pressurizzare l'acqua per pippohydro è un gioco, componi l' impianto autoclave

Pressurizzazione irrigua laghetto con pompe sommerse X-power e inverter Dab

L'azione delle correnti vaganti indotte nelle pompe sommerse

Componenti pompa sommersa monofase con inverter

Componenti pompa sommersa monofase con presscontrol

Componenti pompa sommersa monofase con polmone di compenso

Componenti pompa sommersa autoraffreddata monoblocco possibili installazioni

Come si monta una pompa sommersa dentro un serbatoio?
